Dépose/pose de garnissage intérieur - Zone de porte arrière

Dépose/pose de garnissage intérieur - Zone de porte arrière

Zone de seuil de porte arrière

NOTA :

Porter des gants de protection.
Veiller à ne pas plier ou érafler la garniture et les panneaux.
Utiliser des outils de garnissage ou l'équivalent pour déposer les organes.

1.

Déposer le garnissage (A) intérieur de seuil de porte arrière.

-1	Désengager les crochets (B) et les onglets (C) du garnissage inférieur (D) du montant central et du panneau de garnissage (E) côté coffre.
-2	Détacher les agrafes (F), puis déposer le garnissage du joint (G) intérieur de porte arrière.
-3	Au besoin, détacher les agrafes (H) en levant le garnissage extérieur (I) du seuil de porte arrière, puis le déposer.

Zoom figure

Emplacement des fixations: Agrafe, 5F, H(Blanc)ABCDEFHGIFFCBH

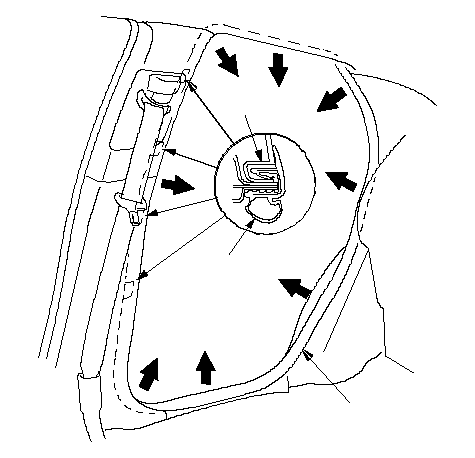

2.	Extraire le joint intérieur de porte arrière (A) des crochets de garnissage (B) et autour du bord de l'embrasure de porte avant, puis déposer le joint. ABA

3.

Reposer la garniture en sens inverse de la dépose, et noter les éléments suivants :

Vérifier qu'aucune agrafe n'a été endommagée ou blanchie par la contrainte et si nécessaire, remplacer chaque agrafe endommagée par une agrafe neuve.
Pousser les attaches et les crochets pour les sécuriser en place.
