Essai du relais électrique (N22A)

Essai du relais électrique

Utiliser ce tableau pour identifier le type de relais, puis effectuer le test indiqué.

Relais	Essai,
Relais d'embrayage de compresseur A/C	Normalement ouvert
Relais du ventilateur du condenseur de clim.
Relais de coupure ACC
Relais de la prise d'accessoires électriques
Relais du moteur de soufflerie
Relais d'allume-cigarette
Relais ETCS
Relais de feu antibrouillard arrière
Relais de chauffage de carburant
Relais d'avertisseur sonore
Relais de coupure IG1
Relais de coupure IG2
Relais principal ECU
Relais A, B, C de chauffage PTC
Relais principal 1 de PGM-FI
Relais de désembueur de rétroviseur électrique
Relais de lève-glace
Relais du ventilateur du radiateur
Relais de désembueur de lunette arrière
Relais de coupure du démarreur
Relais de commande du ventilateur	Type à 5 bornes
Realis d'inhibition
Relais Superverrouillage gauche
Relais Superverrouillage droit

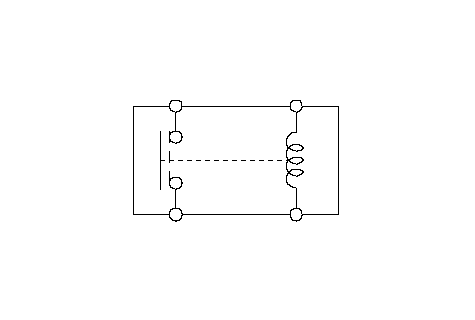

Contrôler la continuité entre les bornes.

Il doit y avoir continuité entre les bornes N°1 et N°2 quand la masse et l'alimentation sont branchées aux bornes N°3 et N°4.
Il ne doit pas y avoir de continuité entre les bornes N°1 et N°2 quand l'alimentation est débranchée.

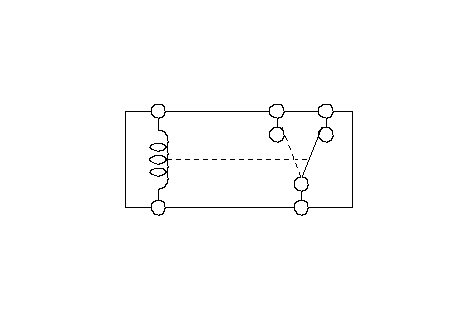

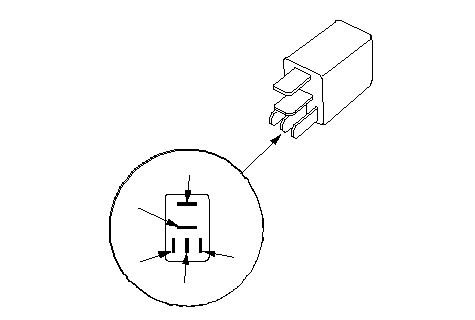

Contrôler la continuité entre les bornes.

Il doit y avoir continuité entre les bornes N°1 et N°2 quand la masse et l'alimentation sont branchées aux bornes N°3 et N°5.
Il doit y avoir continuité entre les bornes N°1 et N°4 quand l'alimentation est débranchée.
