Kabelrolle austauschen

Ausbau

1.	Kontrollieren, dass die Vorderräder gerade stehen.

2.	Das Massekabel von der Batterie abnehmen und mindestens 3 Minuten warten.

3.	Den Fahrer-Airbag ausbauen.

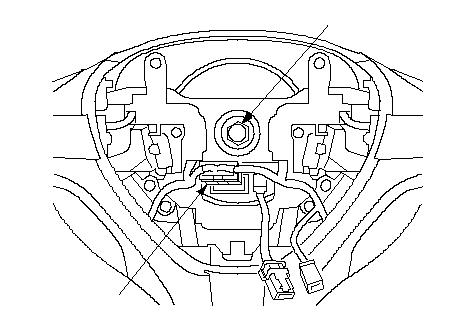

4.	Den Stecker (A) von der Kabelrolle abziehen und die Lenkradschraube (B) entfernen.

5.	Nochmals die Geradeausstellung der Vorderräder prüfen, dann das Lenkrad mit einem Lenkradabzieher ausbauen. Beim Ausbau des Lenkrads nicht auf das Lenkrad oder die Lenksäulenwelle klopfen.

6.	Die Unterverkleidung auf der Fahrerseite ausbauen.

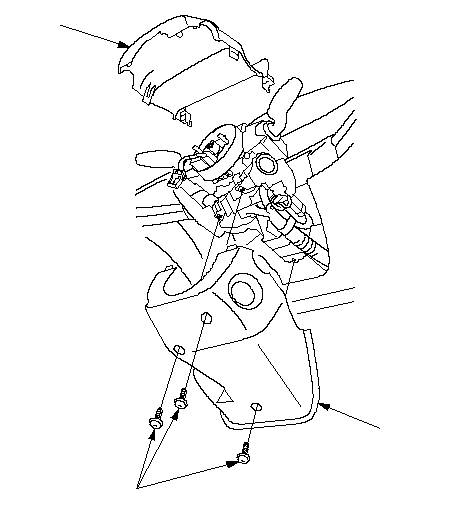

7.	Die Schrauben (A) der Lenksäulenverkleidung herausdrehen und die Lenksäulenverkleidungen (B, C) abnehmen.

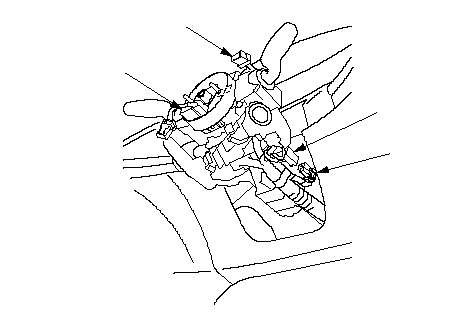

8.	Den 4P-Stecker (A) des Armaturenbrett-Kabelbaums vom 4P-Stecker (B) der Kabelrolle trennen und den 20P-Stecker (C) des Armaturenbrett-Kabelbaums von der Kabelrolle (D) trennen.

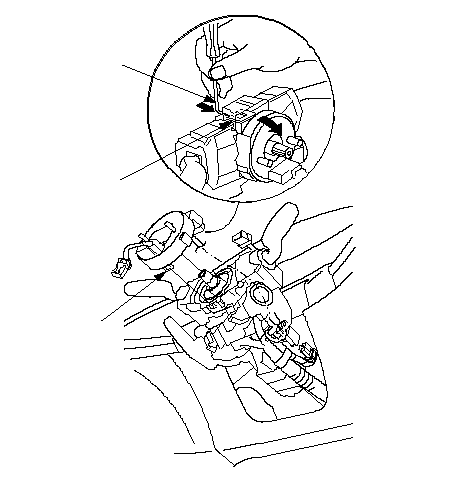

Die Sicherungslasche (A) unter dem Kabelrollenstecker mit einem hakenförmigen (90°) Werkzeug (B) lösen. Das Werkzeug nur so weit unter den Kabelrollenstecker schieben, bis es sich so eben oberhalb der Sicherungslasche befindet. Die untere Sicherungslasche (C) lösen und die Kabelrolle von der Lenksäule abziehen.

Einbau

1.	Vor dem Einbau des Lenkrads die Vorderräder in Geradeausstellung bringen.

2.	Falls nicht bereits geschehen, das Massekabel von der Batterie abnehmen und mindestens 3 Minuten warten.

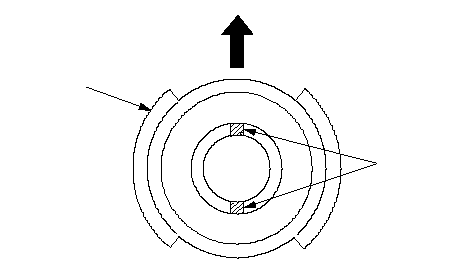

3.	Die Blinker-Rückstellhülse (A) so einsetzen, dass die Vorsprünge (B) vertikal ausgerichtet sind.

4.	Die Kabelrolle (A) vorsichtig auf die Lenksäulenwelle setzen. Den 5P- bzw. 13P-Stecker (B) an die Kabelrolle und den 4P-Stecker (C) an den 4P-Stecker (D) des Armaturenbrett-Kabelbaums anschließen.

5.	Die Lenksäulenverkleidungen montieren.

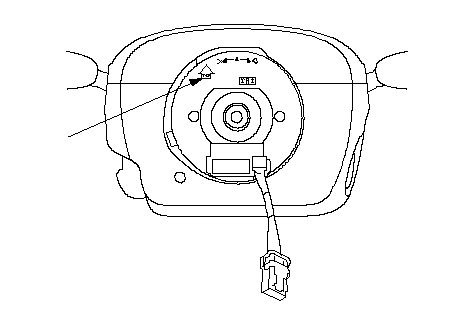

Falls erforderlich, die Kabelrolle zentrieren (neue Austausch-Kabelrollen sind ab Werk zentriert). Dazu die Kabelrolle zuerst im Uhrzeigersinn bis zum Anschlag drehen. Die Rolle anschließend etwa drei Umdrehungen gegen den Uhrzeigersinn drehen, bis die Pfeilmarkierung (A) auf dem Kabelrollenaufkleber senkrecht nach oben weist.

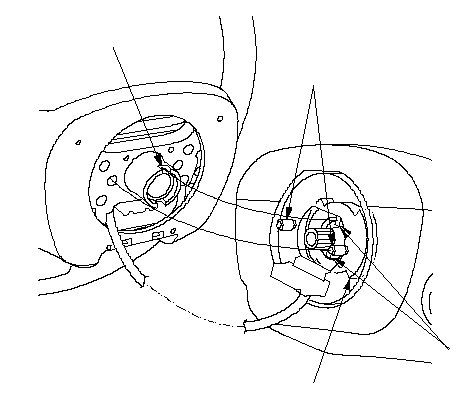

Die beiden Laschen (A) der Blinker-Rückstellhülse (B) wie dargestellt anordnen und das Lenkrad auf der Lenksäulenwelle montieren. Dabei darauf achten, dass die Lenkradnabe (C) und die Stifte (D) der Kabelrolle und die Laschen der Blinker-Rückstellhülse ineinander greifen. Beim Einbau des Lenkrads nicht auf das Lenkrad oder die Lenksäulenwelle schlagen.

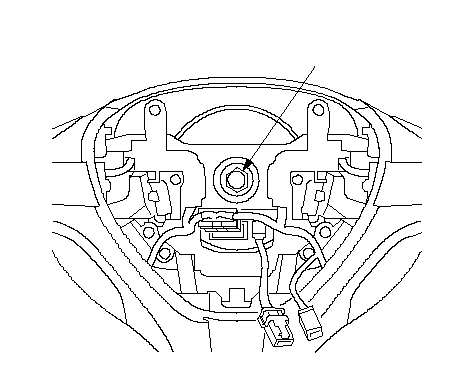

8.	Eine neue Lenkradschraube (A) montieren und die Stecker wieder anschließen.

9.	Den Fahrer-Airbag einbauen.

10.	Das Massekabel wieder an die Batterie anschließen.

11.

Nach dem Einbau der Kabelrolle die vorschriftsmäßige Funktion des Systems kontrollieren:

Die Zündung einschalten (II). Die SRS-Anzeige muss ca. 6 Sekunden lang aufleuchten und dann wieder erlöschen.
Nach dem Erlöschen der SRS-Anzeige das Lenkrad bis zum Anschlag nach links und rechts drehen. Die SRS-Anzeige darf nicht wieder aufleuchten.
Sicherstellen, dass die Hupe funktioniert.
Sicherstellen, dass die Tempomatschalter funktionieren.
Sicherstellen, dass die Bedienelemente der Audioanlage im Lenkrad funktionieren.
Sicherstellen, dass die Sprachsteuerungstasten funktionieren.
