Vorderes Emblem Austausch

HINWEIS: Den Stoßfänger und das Emblem nicht verkratzen.

1.Die vordere Emblemabdeckung entfernen.

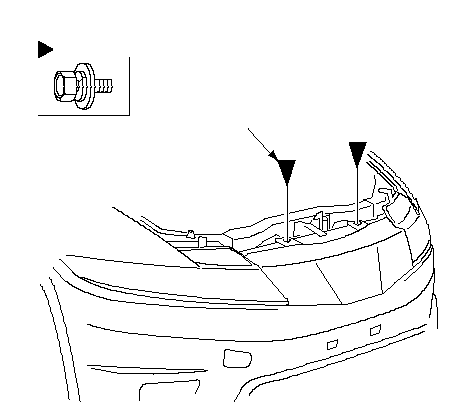

2.Die Schrauben herausdrehen.




Lage der Befestigungselemente: Bolzen, 26 x 1,0 mm
9,8 N·m
(1,0 kgf·m)

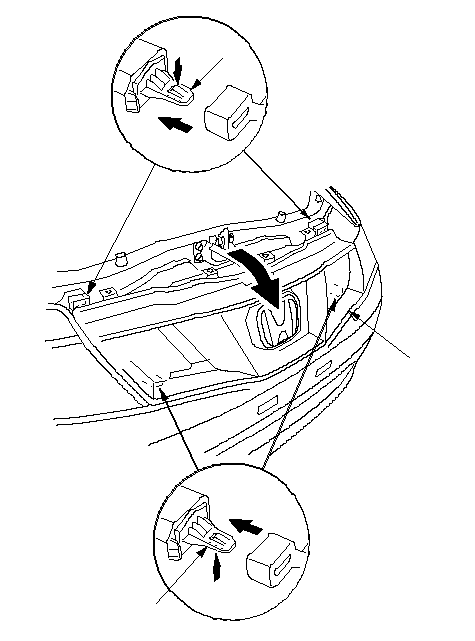

3.Die oberen Clips (A) an beiden Scheinwerfern lösen, die obere Kante des vorderen Emblems (B) vorsichtig herausziehen und die oberen Ecken aus den Clips lösen.




BAC

4.Vorsichtig an beiden Seiten des vorderen Emblems ziehen und die unteren Clips (B) an beiden Scheinwerfern vom vorderen Emblem lösen.

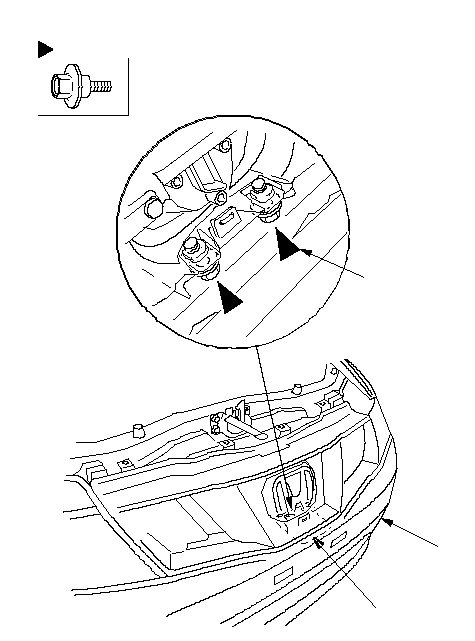

5.Die Befestigungsschrauben der Halterung (A) des vorderen Emblems, mit der der vordere Stoßfänger (B) befestigt ist, lösen.




Lage der Befestigungselemente: Bolzen, 2A6 x 1,0 mm
9,8 N·m
(1,0 kgf·m)B

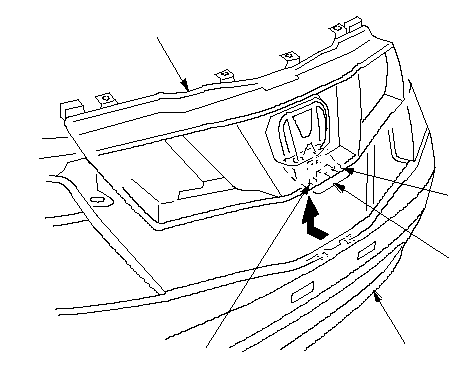

6.Die Haken (C) lösen, die vordere Emblemhalterung (A) vom vorderen Stoßfänger (B) lösen und das vordere Emblem (D) entfernen.




ABDCC

7.Die Schrauben mit einem Torx-Einsatz T25 heraus drehen, dann das Seitenblech (A) vom vorderen Emblem (B) abbauen.




Lage der Befestigungselemente: Schraube, 5BA

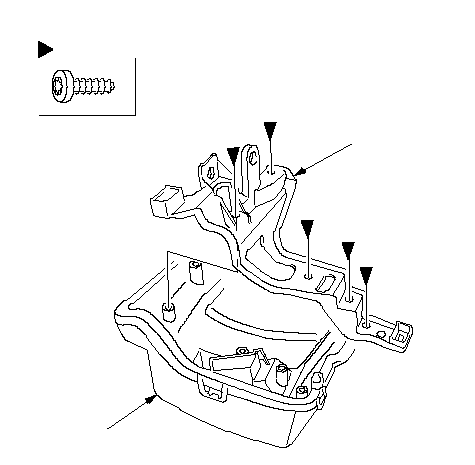

8.Die Schrauben mit einem Torx-Einsatz T25 heraus drehen, dann die Halterung der vorderen Emblemabdeckung (A) vom vorderen Emblem (B) abbauen.




Lage der Befestigungselemente: Schraube, 2AB

9.Beim Einbau des vorderen Emblems in umgekehrter Reihenfolge des Ausbaus folgende Punkte beachten:

  • Die Befestigungsschrauben des Halters des vorderen Emblems festziehen und das vordere Emblem am vorderen Stoßfänger montieren.
  • Prüfen, ob die Clips beschädigt sind oder Druckstellen aufweisen. Bei Bedarf durch neue ersetzen.
