| 1. | Die Verkleidung unter dem Windlauf ausbauen. |
| 2. | Den Zylinderkopfdeckel ausbauen. |
| 3. | Den Kolben Nr. 1 in den oberen Totpunkt bringen. Die Markierung "UP" (A) am Steuerkettenrad muss nach oben zeigen. Die OT-Markierungen (B) an Einlass- und Auslassnockenwellenrad aufeinander ausrichten.
|
| 4. | Die Kurbelwellen-Riemenscheibe ausbauen. |
| 5. | Den oberen Teil des Schlauchbehälters (A) der Scheibenwaschanlage, des Überlaufschlauchs (B) und der Befestigungsschraube (C) der A/C-Leitung abnehmen und den Ausgleichsbehälter (D) von der Halterung abnehmen.
|
| 6. | Den Motor mit Werkstattheber und Holzklotz unter der Ölwanne abstützen. |
| 7. | Die Momentabstützungsversteifung (A) und die obere Momentabstützung (B) entfernen.
|
| 8. | Die Befestigungsschraube (A) der Bremsleitung und die Befestigungsschrauben (B) der seitlichen Motoraufhängungsversteifung abnehmen.
|
| 9. | Das Massekabel (C) abziehen und die obere Halterung (D) der seitlichen Motoraufhängung abbauen. |
| 10. | Die Motoraufhängungshalterung ausbauen.
|

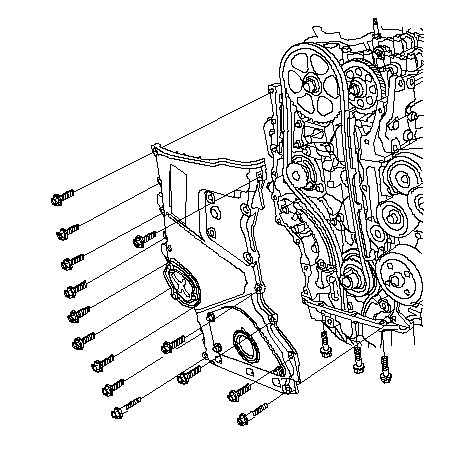

| 11. | Das Kettengehäuse abbauen.
|
| 12. | Die Kurbelwellen-Riemenscheibe lose anbauen. |

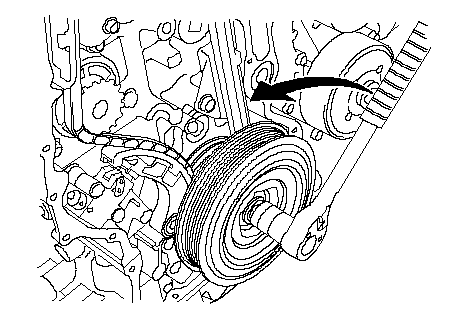

| 13. | Die Kurbelwelle gegen den Uhrzeigersinn drehen, um den automatischen Spanner zusammenzudrücken.
|
| 14. | Die Bohrungen in Verriegelung (A) und automatischem Spanner (B) aufeinander ausrichten und einen Stift mit 2,5 mm Durchmesser oder den Anschlag (Teile-Nr. 13451-RBD-003) (C) in die Bohrungen einsetzen. Die Kurbelwelle im Uhrzeigersinn drehen, um den Stift zu fixieren.
|
| 15. | Den automatischen Spanner ausbauen.
|
| 16. | Den Spannhebel ausbauen.
|
| 17. | Die Steuerkette ausbauen. |
