Sustitución del cilindro maestro de freno

Tenga cuidado de no derramar líquido de frenos sobre la carrocería del vehículo ya que podrían ocasionarse daños a la pintura; si se produce algún derrame, lave la zona afectada inmediatamente con agua.

NOTA: La ilustración muestra el modelo RHD; el modelo LHD es similar.

1.	Modelo RHD: Desmonte la tapa de la rejilla del capó.

2.	Modelo RHD: Desmonte el panel situado debajo de la rejilla del capó.

3.	Modelo LHD: Desmonte el filtro del aire. Modelo de motor L13A7, Modelo de motor R18A2.

4.	Asegúrese de que la llave de contacto se encuentra en la posición OFF. A continuación, desconecte el cable negativo de la batería y retírelo del compartimento del motor.

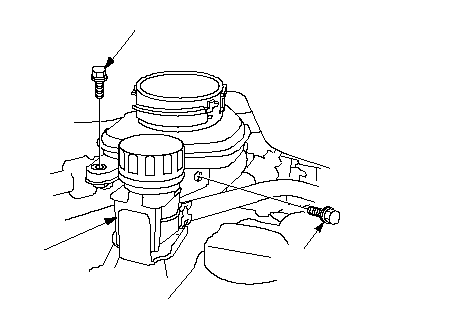

Desmonte la tapa del depósito y extraiga el líquido de frenos del depósito del cilindro maestro con una jeringuilla. A continuación, desmonte el tornillo de fijación (A) del depósito y el depósito (B) del cilindro maestro del embrague.

C
6 x 1,0 mm
9,8 N·m (1,0 kgf·m)A
6 x 1,0 mm
9,8 N·m
(1,0 kgf·m)B

6.	Desmonte el tornillo de fijación (C) del depósito.

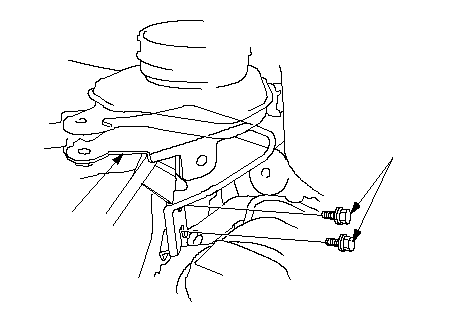

7.	Desmonte el soporte (A) del depósito. A6 x 1,0 mm 9,8 N·m (1,0 kgf·m)

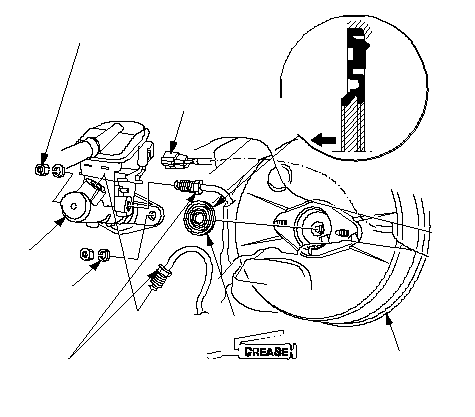

8.	Desconecte el conector (A) del interruptor de nivel del líquido de frenos. FGCAD 15 N·m (1,5 kgf·m)LADO DEL CILINDRO MAESTROHB ABS: 15 N·m (1,5 kgf·m) VSA: 22 N·m (2,2 kgf·m)E

9.	Desconecte las tuberías de freno (B) del cilindro maestro (C). Para evitar derrames, obture los racores de los manguitos con trapos de taller.

10.	Desmonte las tuercas (D) y las arandelas (E) de fijación del cilindro maestro.

11.	Desmonte el cilindro maestro del servofreno (F). Tenga cuidado de no doblar o dañar las tuberías de freno cuando desmonte el cilindro maestro.

12.	Desmonte la junta de estanqueidad (G) del cilindro maestro. NOTA: Durante el montaje, monte la junta de estanqueidad nueva en el cilindro maestro con la cara ranurada (H) hacia este cilindro.

13.

Monte el cilindro maestro siguiendo en sentido inverso el orden de desmontaje y tenga en cuenta lo siguiente:

Utilice una junta de estanqueidad nueva durante el montaje.
Recubra el labio del diámetro interior y la circunferencia exterior de la junta de estanqueidad nueva con grasa de silicona del juego del cilindro maestro.
Compruebe la altura y el juego libre del pedal de freno después de montar el cilindro maestro y ajústelos, si fuera necesario.

14.	Monte la batería y conecte su cable negativo. Ponga en hora el reloj.

15.	Purgue el sistema de frenos.

16.	Haga girar las ruedas para comprobar si existe algún roce de los frenos.
