Sustitución de componentes del SRS / Inspección después del despliegue
NOTA: Antes de efectuar ningún tipo de reparación en el SRS, utilice el método del menú del SRS del HDS para comprobar los DTC; consulte el Índice de localización de averías de los DTC para aquellas piezas cuyo despliegue resulte menos obvio (tensores de los cinturones de seguridad, sensores de impacto delanteros, sensores de airbag laterales, etc.).
Después de una colisión en la que se haya producido el despliegue de los tensores del cinturón de seguridad, sustituya estas piezas:
- Unidad SRS
- Tensores de los cinturones de seguridad
- Tensor abdominal exterior del cinturón de seguridad
- Sensores de impactos frontales
Después de una colisión en la que se haya producido el despliegue del tensor abdominal exterior del cinturón de seguridad del lado derecho, sustituya estas piezas:
- Unidad SRS
- Tensores de los cinturones de seguridad
- Tensor abdominal exterior del cinturón de seguridad
- Sensores de impactos frontales
Después de una colisión en la que se haya producido el despliegue de un (de los) airbag(s) delantero(s), sustituya estas piezas:
- Unidad SRS
- Airbag(s) desplegado(s)
- Tensores de los cinturones de seguridad
- Tensor abdominal exterior del cinturón de seguridad
- Sensores de impactos frontales
Después de una colisión en la que se haya producido el despliegue de un (de los) airbag(s) lateral(es), sustituya estas piezas:
- Unidad SRS
- Airbag(s) lateral(es) desplegado(s)
- Sensor(es) de impacto(s) lateral(es) (primero) del(de los) lado(s) desplegado(s).
- Clips de la funda del respaldo
- Bastidor del asiento completo
Después de una colisión en la que se haya producido el despliegue de un (de los) airbag(s) de cortina lateral(es), sustituya estas piezas:
- Unidad SRS
- Airbag(s) de cortina lateral(es) desplegado(s)
- Sensor(es) de impacto(s) lateral(es) (primero) del(de los) lado(s) desplegado(s).
- Sensor(es) de impacto(s) lateral(es) (segundo) del(de los) lado(s) desplegado(s).
- Guarnecido del techo
- Guarnecido superior del pilar central
- El guarnecido superior del pilar trasero
- Asidero delantero
- Segundo asidero
- Todos los clips que vayan con el guarnecido
- Parasol
Después de una colisión de moderada a fuerte o una colisión trasera, busque cualquier tipo de daño en el airbag de cortina lateral o en sus componentes. En función de la magnitud de los daños, sustituya los componentes según la necesidad.

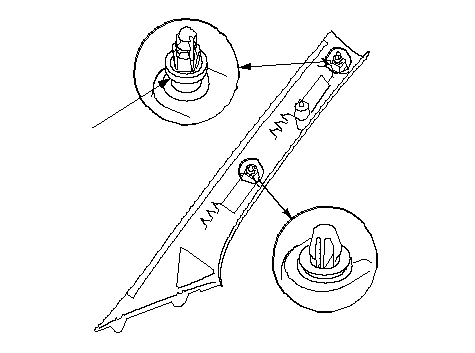

El guarnecido del pilar delantero
El guarnecido del pilar central

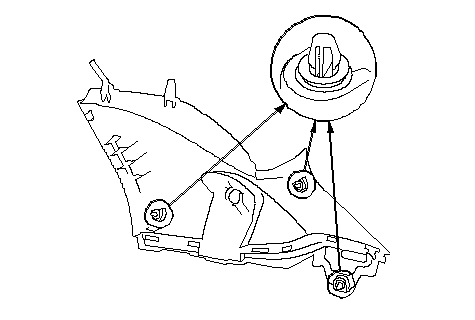

El guarnecido del pilar trasero
Durante el proceso de reparación, inspeccione estas zonas:
- Inspeccione todos los mazos de cables del SRS. Sustituya, y no repare, cualquier mazo de cables dañado.
- Inspeccione la existencia de daños debidos al calor en el carrete del cable. Si existe algún daño, sustituya el carrete del cable.
Una vez reparado el vehículo de forma completa, gire la llave de contacto a la posición ON (II). El SRS está correcto si su luz testigo se enciende durante 6 segundos y se apaga luego. Si la luz testigo no funciona debidamente, utilice el Método del menú del SRS del HDS para efectuar la lectura del(de los) DTC(s). Su aún así tampoco puede recuperar los códigos, vaya a la Localización de averías del circuito de la luz testigo del SRS.
Comprobación y Ajuste del forro del techo/cubierta del guarnecido del pilar
Para evitar el despliegue accidental del airbag de cortina lateral y daños en el guarnecido del pilar, el solape entre el forro del techo y el guarnecido del pilar debe tener menos de 15 mm. Para comprobar este solape realice la siguiente operación:

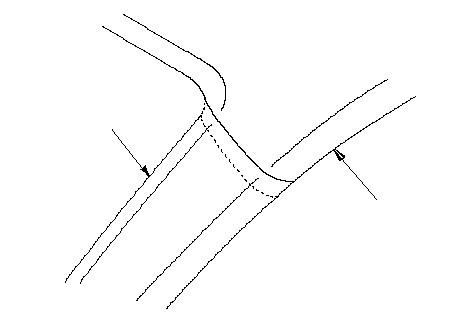

| 1. | Monte el forro del techo (A) y los guarnecidos del pilar (B).
|

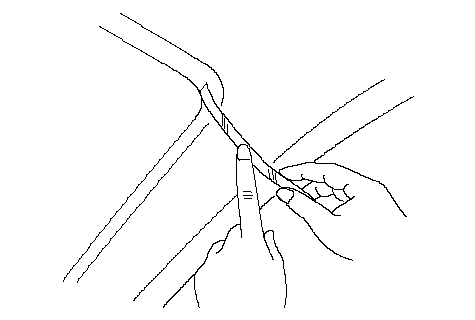

| 2. | Utilice un trozo de cinta adhesiva protectora en el techo y marque el borde superior de cada guarnecido del pilar.
|
| 3. | Desmonte los guarnecidos del pilar y mida el solape del forro del techo.
- Si el solape tiene menos de 15 mm., retire la cinta y monte el guarnecido del pilar.
- Si el solape tiene 15 mm. o más, vaya a 4.
|

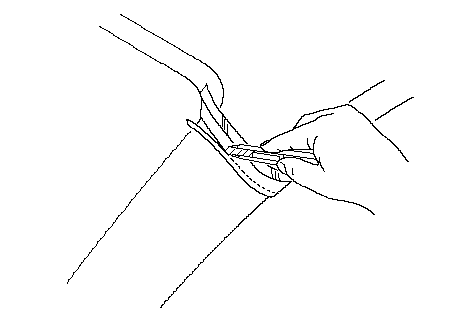

| 4. | Corte con cuidado el forro del techo con una cuchilla, de manera que reduzca el tamaño de la cubierta a menos de 15 mm.
|
| 5. | Retire la cinta y monte el guarnecido del pilar.
|
