| DTC B1129: | Error en la señal del interruptor del pomo de la cerradura de la puerta del conductor |
| 1. | Borre los DTC con el HDS. |
| 2. | Gire la llave de contacto a la posición OFF y, a continuación, a la posición ON (II). |
| 3. | Accione el interruptor del pomo de la cerradura de la puerta del conductor varias veces. |
| 4. | Compruebe si hay DTC con el HDS. ¿Se produce la indicación del DTC B1129? SÍ - Vaya a 5. NO - Fallos intermitentes. La línea del bus de comunicaciones funciona bien en este momento. Compruebe la existencia de conexiones sueltas o defectuosas o de cables desgastados/en corto. Si las conexiones están correctas, compruebe el estado de la batería y del sistema de carga.n |
| 5. | Compruebe la información ON/OFF de SW ICU DRKNOBLK y de SW ICU DRKNOBUNLK en la LISTA DE DATOS con el HDS. ¿Indica la información ON/OFF ON cuando el interruptor del pomo de la cerradura de la puerta del conductor está en ON y OFF cuando dicho interruptor está en OFF. SÍ - MICU defectuosa, sustituya la caja de fusibles/relés situada debajo del salpicadero.n NO - Vaya a 6. |
| 6. | Desconecte el conector 10P del actuador de la cerradura de la puerta del conductor. |
| 7. | Compruebe la información ON/OFF de SW ICU DRKNOBLK y de SW ICU DRKNOBUNLK en la LISTA DE DATOS con el HDS. ¿Corresponden ambas informaciones a la indicación OFF? SÍ - Interruptor del pomo de la cerradura de la puerta del conductor defectuoso.n NO - Vaya a 8. |
| 8. | Gire la llave de contacto a la posición OFF. |
| 9. | Desconecte el conector T (34P) de la caja de fusibles y relés situada debajo del salpicadero. |

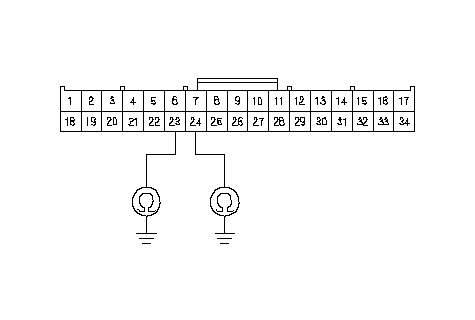

| 10. | Compruebe la existencia de continuidad entre los terminales Nº 23 y Nº 24 del conector T (34P) de la caja de fusibles/relés situada debajo del salpicadero y masa de la carrocería.
¿Existe continuidad? SÍ - Repare el cortocircuito en el cable.n NO - Vaya a 11. |

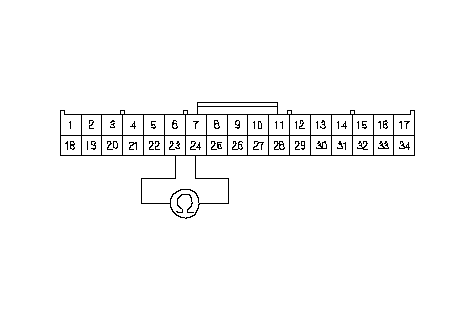

| 11. | Compruebe la existencia de continuidad entre los terminales Nº 23 y Nº 24 del conector T (34P) de la caja de fusibles/relés situada debajo del salpicadero.
¿Existe continuidad? SÍ - Repare el cortocircuito en el cable.n NO - MICU defectuosa, sustituya la caja de fusibles/relés situada debajo del salpicadero.n |
