¿Hay una tensión de 5 V?
SÍ - Vaya a 12.
NO - Vaya a 7.
| DTC P2128: | Tensión alta en el circuito del sensor B de APP (Sensor E de posición del acelerador) |
| 1. | Gire la llave de contacto a la posición ON (II). |
| 2. | Compruebe el SENSOR B de APP en la LISTA DE DATOS con el HDS. ¿Hay una tensión de 4,0 V o más? SÍ - Vaya a 3. NO - Fallo intermitente; el sistema funciona bien en este momento. Compruebe la existencia de conexiones defectuosas o terminales sueltos en el sensor B de APP y en el ECM.n |
| 3. | Gire la llave de contacto a la posición OFF. |
| 4. | Desconecte el conector 6P del sensor de APP. |
| 5. | Gire la llave de contacto a la posición ON (II). |

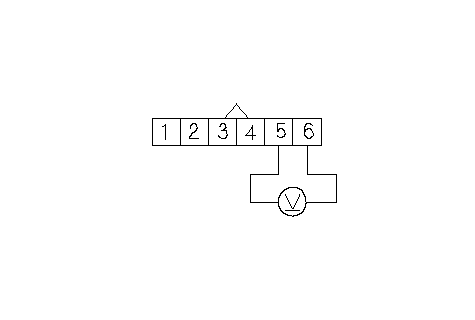

| 6. | Mida la tensión entre los terminales Nº 5 y Nº 6 del conector 6P del sensor de APP.
¿Hay una tensión de 5 V? SÍ - Vaya a 12. NO - Vaya a 7. |
| 7. | Gire la llave de contacto a la posición OFF. |
| 8. | Conecte la línea SCS y el HDS con un puente. |
| 9. | Desconecte el conector A (44P) del ECM. |

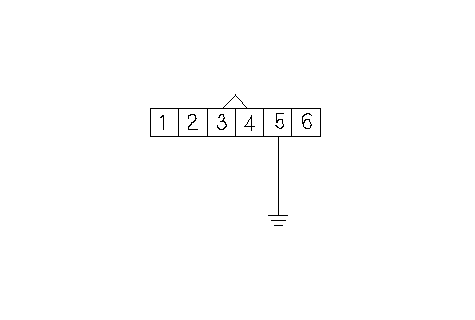

| 10. | Utilice un cable puente para conectar el terminal Nº 5 del conector 6P del sensor de APP a masa de carrocería.
 |

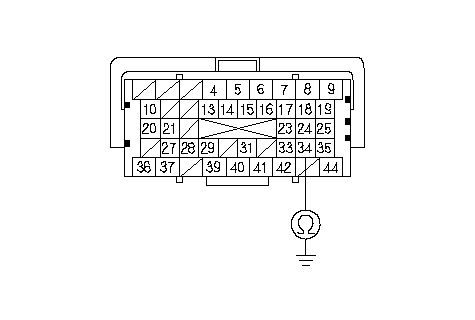

| 11. | Compruebe si existe continuidad entre el terminal A34 del conector del ECM y la masa de la carrocería.
 ¿Existe continuidad? SÍ - Vaya a 19. NO - Repare el circuito abierto en el cable entre el ECM(A34) y el sensor B de APP y, a continuación, vaya a 14. |
| 12. | Gire la llave de contacto a la posición OFF. |
| 13. | Sustituya el módulo del pedal del acelerador.? |
| 14. | Vuelva a conectar todos los conectores y la batería. |
| 15. | Gire la llave de contacto a la posición ON (II). |
| 16. | Reinicie el ECM con el HDS. |
| 17. | Ejecute el procedimiento de aprendizaje del ralentí del ECM. |
| 18. | Compruebe la existencia de DTC permanentes o temporales con el HDS. ¿Se produce la indicación de algún DTC temporal o permanente? SÍ - Si se ha producido la indicación del DTC P2128, compruebe la existencia de conexiones defectuosas o de terminales sueltos en el sensor B de APP y en el ECM y, a continuación, vaya a 1. Si se produce la indicación de algún otro DTC temporal o permanente, vaya a la localización de averías del DTC indicado. NO - La localización de averías está terminada.n |
| 19. | Actualice el ECM si no tiene el software más reciente, o sustitúyalo por otro que se sepa que es correcto. |
| 20. | Compruebe la existencia de DTC permanentes o temporales con el HDS. ¿Se produce la indicación de algún DTC temporal o permanente? SÍ - Si se ha producido la indicación del DTC P2128, compruebe la existencia de conexiones defectuosas o de terminales sueltos en el sensor B de APP y en el ECM y, a continuación, vaya a 1. Si se produce la indicación de algún otro DTC temporal o permanente, vaya a la localización de averías del DTC indicado. NO - Si se ha actualizado el ECM, la localización de averías está terminada. Si se ha sustituido el ECM, sustituya el ECM original.n |
