| DTC P2135: | Correlación de tensión incorrecta de los sensores A/B de TP |
|
| No introduzca los dedos dentro del cuerpo del acelerador cuando se gira la llave de contacto a la posición ON (II) o mientras dicha llave permanezca en esa posición. Si no lo hace así, podrá sufrir lesiones graves en los dedos si se activa la válvula del acelerador. |
| 1. | Gire la llave de contacto a la posición ON (II). |
| 2. | Borre el DTC con el HDS. |
| 3. | Ejecute la COMPROBACIÓN DEL ETCS en el MENÚ DE INSPECCIÓN con el HDS. |
| 4. | Compruebe la existencia de DTC permanentes o temporales con el HDS. ¿Se produce la indicación del DTC P2135? SÍ - Vaya a 5. NO - Fallo intermitente, el sistema funciona correctamente en estos momentos. Compruebe la existencia de conexiones defectuosas o terminales sueltos en el cuerpo del acelerador y en el ECM.n |
| 5. | Gire la llave de contacto a la posición OFF. |
| 6. | Desconecte el conducto del aire de la admisión del cuerpo del acelerador. |
| 7. | Gire la llave de contacto a la posición ON (II). |
| 8. | Borre el DTC con el HDS. |
| 9. | Compruebe visualmente el funcionamiento de la válvula del acelerador. ¿Se desplaza temporalmente la válvula hasta la posición de cierre total? SÍ - Vaya a 16. NO - Vaya a 10. |
| 10. | Gire la llave de contacto a la posición OFF. |
| 11. | Conecte la línea SCS y el HDS con un puente. |
| 12. | Desconecte el conector C (44P) del ECM. |

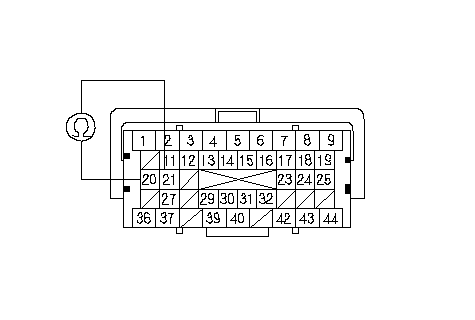

| 13. | Compruebe si existe continuidad entre los terminales C20 y C21 del conector del ECM.
 (RED/BLK) ¿Existe continuidad? SÍ - Vaya a 14. NO - Vaya a 23. |
| 14. | Desconecte el conector 6P del cuerpo del acelerador. |
| 15. | Compruebe si existe continuidad entre los terminales C20 y C21 del conector del ECM.
 (RED/BLK) ¿Existe continuidad? SÍ - Repare el cortocircuito en los cables entre el ECM C20 (línea TPSA) y C21 (línea TPSB) y, a continuación, vaya a 18. NO - Vaya a 16. |
| 16. | Gire la llave de contacto a la posición OFF. |
| 17. | Sustituya el cuerpo del acelerador. |
| 18. | Vuelva a conectar todos los conectores y la batería. |
| 19. | Gire la llave de contacto a la posición ON (II). |
| 20. | Reinicie el ECM con el HDS. |
| 21. | Ejecute el procedimiento de aprendizaje del ralentí del ECM. |
| 22. | Compruebe la existencia de DTC permanentes o temporales con el HDS. ¿Se produce la indicación de algún DTC temporal o permanente? SÍ - Si se ha producido la indicación del DTC P2135, compruebe la existencia de conexiones defectuosas o de terminales sueltos en el cuerpo del acelerador y en el ECM y, a continuación, vaya a 1. Si se produce la indicación de algún otro DTC temporal o permanente, vaya a la localización de averías del DTC indicado. NO - La localización de averías está terminada.n |
| 23. | Actualice el ECM si no tiene el software más reciente, o sustitúyalo por otro que se sepa que es correcto. |
| 24. | Compruebe la existencia de DTC permanentes o temporales con el HDS. ¿Se produce la indicación de algún DTC temporal o permanente? SÍ - Si se ha producido la indicación del DTC P2135, compruebe la existencia de conexiones defectuosas o de terminales sueltos en el cuerpo del acelerador y en el ECM y, a continuación, vaya a 1. Si se produce la indicación de algún otro DTC temporal o permanente, vaya a la localización de averías del DTC indicado. NO - Si se ha actualizado el ECM, la localización de averías está terminada. Si se ha sustituido el ECM, sustituya el ECM original.n |
