Dépistage des DTC : B1230 (F)

Code B1230 ou témoin F :  Court-circuit du capteur solaire


1.Effacer le code à l'aide du HDS.

2.Couper puis mettre le contact (II).

3.Effectuer l'autodiagnostic au HDS ou ou à l'unité de commande de clim.

4.Vérifier les codes.

Le DTC F ou B1230 est-il affiché ?


OUI - Passer à 5.


NON - Panne intermittente.n


5.Couper le contact.

6.Débrancher le connecteur 2P du capteur solaire.

7.Débrancher le connecteur 32P de l'unité de climatisation.

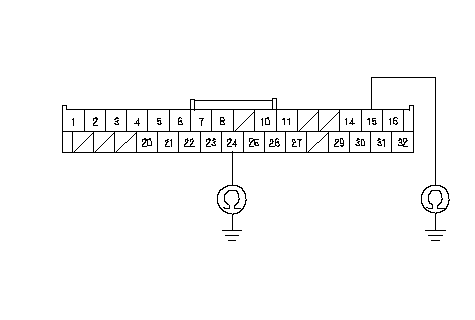

8.Vérifier individuellement la continuité entre la masse de la caisse et les bornes N°15 et 24 du connecteur 32P de l'unité de commande de clim.



Continuité ?


OUI - Réparer le court-circuit à la masse de la caise entre l'unité de commande de la climatisation et le capteur solairen.


NON - Aller à 9.

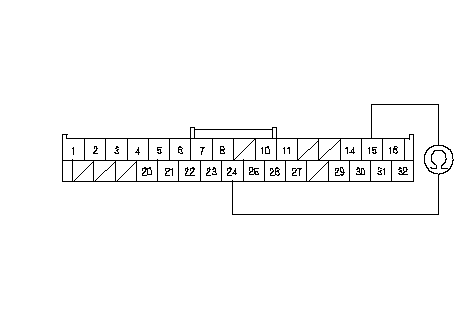

9.Contrôler la continuité entre les borne N°15 et 24 du connecteur 32P du module de commande de la climatisation.



Continuité ?


OUI - Réparer le court-circuit dans les câbles entre l'unité de commande de la climatisation et le capteur solairen.


NON - Passer à 10.


10.Rebrancher le connecteur 2P du capteur solaire.

11.Rebrancher le connecteur 32P de l'unité de climatisation.

12.Tester le capteur solaire.

Est-il en ordre ?


OUI - Substituer l'unité de commande de la climatisation et réessayer. Si le symptôme/l'indication disparaît, remplacer  l'unité de commande de la climatisation.n


NON - Remplacer le capteur solaire.n
