Démontage/remontage de culasse, culbuteur et axe

NOTA :

• Identifier chaque pièce déposée pour pouvoir la reposer ensuite à sa place.

• Contrôler l'axe de culbuteur et les culbuteurs.

• En cas de réutilisation des culbuteurs, ceux-ci doivent être reposés dans la même position.

• Lors de la dépose ou de la pose de la rampe de culbuteurs, ne pas déposer les boulons des chapeaux d'arbres à cames. Les boulons immobilisent les supports et les culbuteurs sur l'axe.

• Déposer le boulon d'axe de culbuteur avant de déposer le culbuteur du chapeau de culbuteur N°5.

• Avant le remontage, nettoyer toutes les pièces dans du solvant, les sécher et appliquer de l'huile moteur neuve sur les surfaces de contact.

• Entourer les culbuteurs secondaires d'admission d'un élastique pour éviter de les séparer.

• En remplaçant l'ensemble de culbuteur d'admission, déposer la fixation du nouvel ensemble de culbuteur d'admission.


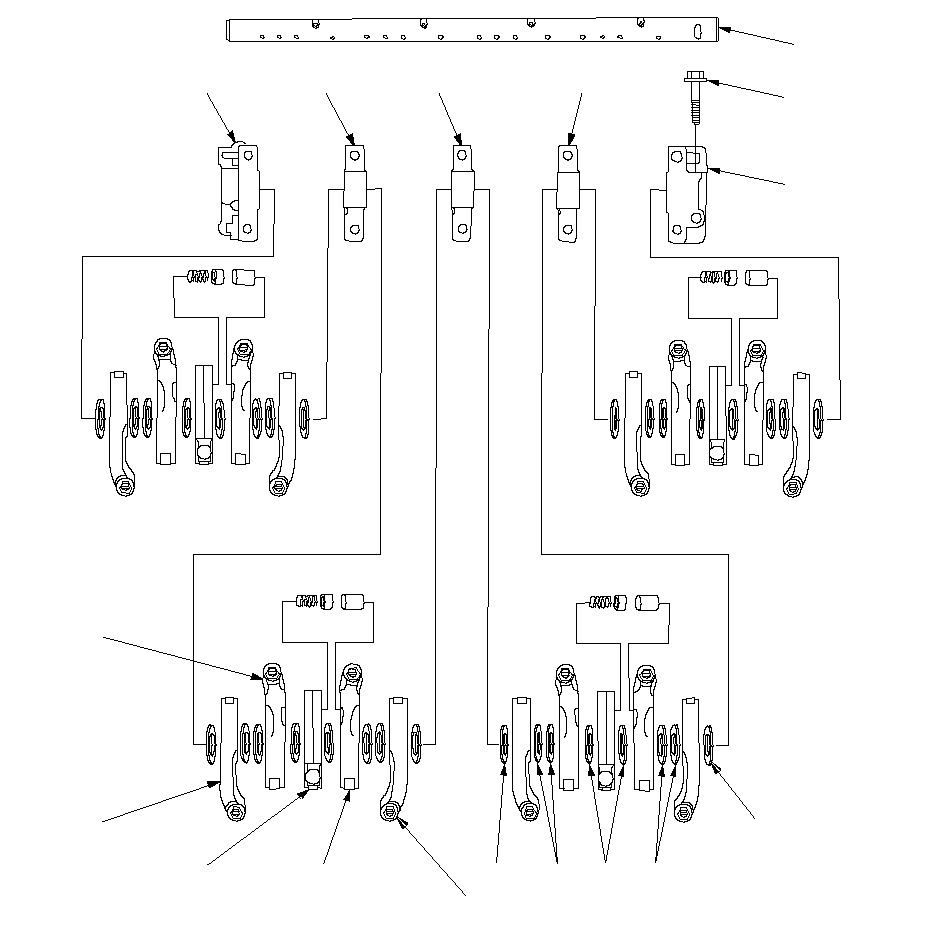

SUPPORT D'AXE
DE CULBUTEUR N°1SUPPORT D'AXE
DE CULBUTEUR N°2SUPPORT D'AXE
DE CULBUTEUR N°3SUPPORT D'AXE
DE CULBUTEUR No. 4AXE DE CULBUTEURSUPPORT D'AXE
DE CULBUTEUR No. 56 x 1,0 mm
9,8 N·m
(1,0 kgf·m)CULBUTEUR D'ADMISSION
PRIMAIRECULBUTEUR D'ECHAPPEMENTCULBUTEUR
D'ADMISSION
SECONDAIRE BCULBUTEUR
D'ADMISSION
SECONDAIRE ACULBUTEUR D'ECHAPPEMENTABARONDELLE B
(0,2 mm)RONDELLE A
(0,4 mm)
