Dépistage des pannes : P2122 (37-10)

DTC P2122 :  Basse tension dans le circuit du capteur APP A


NOTA : Avant de procéder au dépistage des pannes, enregistrer toutes les données figées et relire les généralités au sujet du dépistage.

1.Mettre le contact (II).

2.Au HDS, dans la liste des données, vérifier APP SENSOR A (capteur A APP).

Environ 0,097 V ou moins ?


OUI - Aller à 3.


NON - Panne intermittente, système en ordre pour le moment. Vérifier l'état le serrage des connexions et des bornes au capteur A APP et à l'ECM.n


3.Couper le contact.

4.Débrancher le connecteur 6P du capteur APP.

5.Mettre le contact (II).

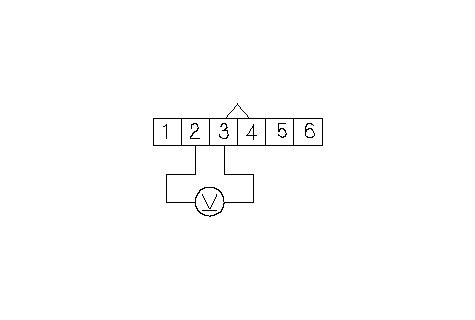

6.Mesurer la tension entre les bornes N°2 et 3 du connecteur 6P du capteur APP.



Y a-t-il environ 5 V ?


OUI - Aller à 7.


NON - Aller à 15.

7.Couper le contact et attendre 1 minute.

8.Débrancher le connecteur N°2 (58P) de l'ECM.

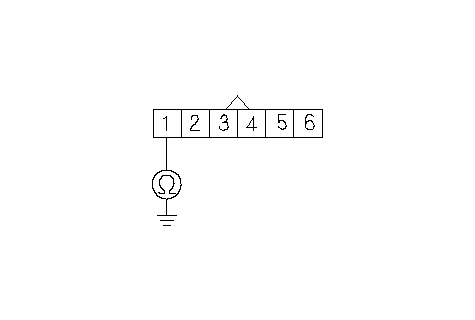

9.Contrôler la continuité entre la borne N°1 du connecteur 6P du corps du papillon et la masse.



Continuité ?


OUI - Réparer le court-circuit dans le câble entre le capteur A APP et la borne N°22 du connecteur N°2 de l'ECM, puis passer à 20.


NON - Passer à 10.

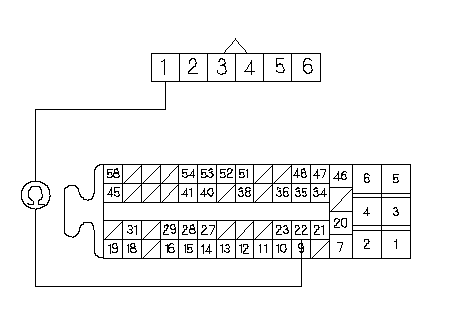

10.Contrôler la continuité entre la borne N°22 du connecteur N° 2 de l'ECM et la borne N°1 du connecteur 6P du capteur APP.



Continuité ?


OUI - Passer à 11.


NON - Réparer le court-circuit dans le câble entre le capteur A APP et la borne N°22 du connecteur N°2 de l'ECM, puis passer à 20.

11.Rebrancher le connecteur N°2 (58P) de l'ECM.

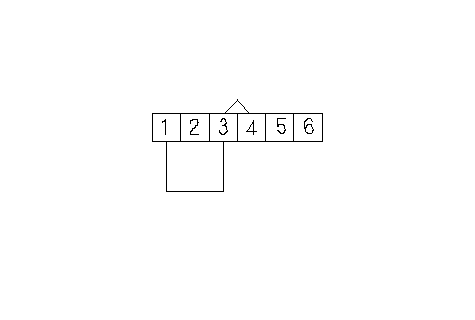

12.Relier les bornes N°1 et N°3 du connecteur 6P du capteur APP avec un câble volant.



13.Mettre le contact (II).

14.Au HDS, dans DATA LIST (liste des données), vérifier APP SENSOR A (capteur A APP).

Environ 0,097 V ou moins ?


OUI - Aller à 24.


NON - Aller à 18.

15.Couper le contact et attendre 1 minute.

16.Débrancher le connecteur N°2 (58P) de l'ECM.

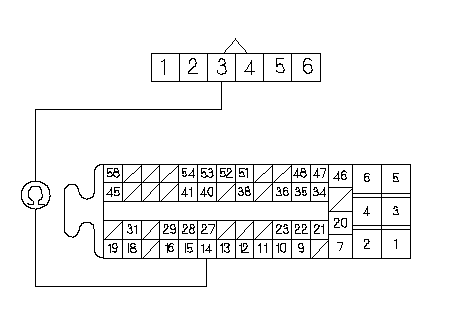

17.Contrôler la continuité entre la borne N°14 du connecteur N° 2 de l'ECM et la borne N°3 du connecteur 6P du capteur APP.



Continuité ?


OUI - Passer à 24.


NON - Réparer le court-circuit dans le câble entre le capteur A APP et la borne N°14 du connecteur N°2 de l'ECM, puis passer à 20.

18.Couper le contact.

19.Remplacer le module de pédale d'accélérateur.

20.Rebrancher tous les connecteurs.

21.Mettre le contact (II).

22.Réinitialiser l'ECM à l'aide du HDS.

23.Vérifier l'absence de codes temporaires ou permanents au menu DTC du HDS.

Codes permanents ou temporaires ?


OUI - Si le code P2122 est mémorisé, vérifier le serrage des connexions et des bornes au capteur APP A et à l'ECM, puis aller à 1. Si d'autres DTC temporaires ou permanents sont affichés, les diagnostiquer.


NON - Le diagnostic est achevé.n


24.Mettre l'ECM à jour s'il ne comporte pas le dernier logiciel ou remplacer l'ECM par un ECM en bon état.

25.Rechercher les DTC temporaires ou permanents avec le HDS.

Codes temporaires ?


OUI - Si le code P2122 est mémorisé, vérifier le serrage des connexions et des bornes au capteur APP A et à l'ECM, puis aller à 1. Si d'autres DTC temporaires ou permanents sont affichés, les diagnostiquer.


NON - Si l'ECM a été mis à jour, le diagnostic est achevé. Si l'ECM a été échangé, remplacer l'ECM d'origine.n
