Handschuhfach aus-/einbauen

Handschuhfach aus-/einbauen

In diesem Bereich befinden sich SRS-Bauteile. Informieren Sie sich vor der Durchführung von Reparatur- und Wartungsarbeiten über die Lage von SRS-Bauteilen und beachten Sie die einschlägigen Warnhinweise und Verfahrensanweisungen.

HINWEIS:

Die Hände mit Handschuhen schützen.
Das Handschuhfach und zugehörige Teile nicht verkratzen.
Für den Ausbau das vorgesehene Ausbauwerkzeug oder ein gleichwertiges Werkzeug verwenden.
Abgebildet ist ein RHD-Modell (mit Rechtslenkung). Das LHD-Modell (mit Linkslenkung) ist spiegelbildlich aufgebaut.

1.	Die folgenden Teile ausbauen: Hintere Mittelkonsole Untere Armaturenbrettverkleidung Fahrerseite Vordere Mittelkonsole Untere Armaturenbrettverkleidung Beifahrerseite

2.	Die Vordertür öffnen.

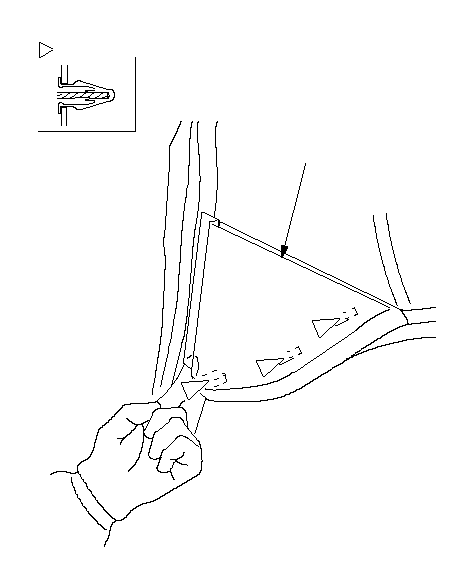

3.	Die untere Kante der seitlichen Abdeckung auf der Beifahrerseite (A) mit der Hand nach oben drücken, um die unteren Clips zu lösen. Lage der Befestigungselemente: Clip, 3A

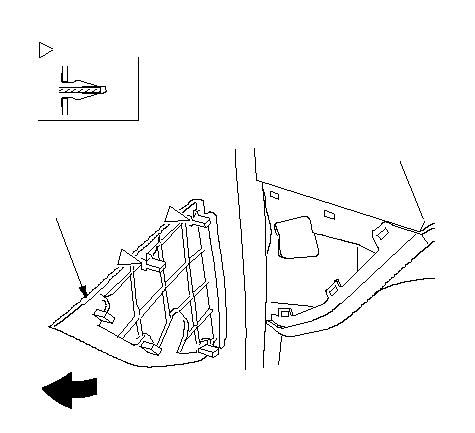

4.	Die Oberkante der seitlichen Armaturenabdeckung auf der Beifahrerseite (A) vorsichtig herausziehen, um die Clips zu lösen, und die seitliche Armaturenabdeckung auf der Beifahrerseite abnehmen. Lage der Befestigungselemente: Clip, 2A

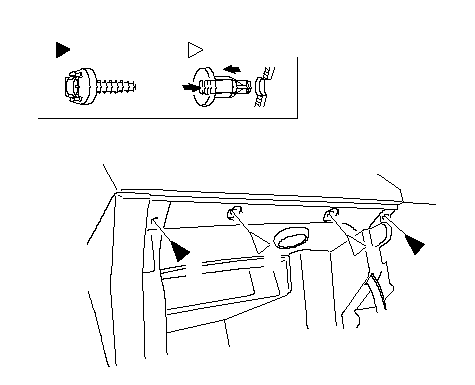

5.	Den Deckel des Handschuhfachs öffnen. Die Schrauben (A) und die Clips (B) entfernen. Lage der Befestigungselemente: Schraube, 2A: Clip, 2BABAB

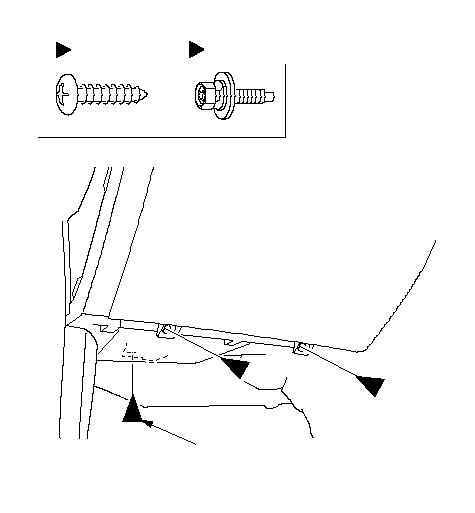

6.	Die Schrauben (A) und Bolzen (B) unter dem Armaturenbrett herausdrehen. Lage der Befestigungselemente: Schraube, 2A: Bolzen, 1BB 5 x 0,8 mm 5 N·m (0,5 kgf·m)AA

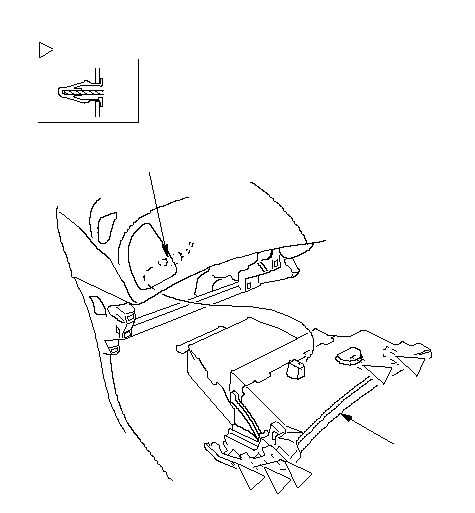

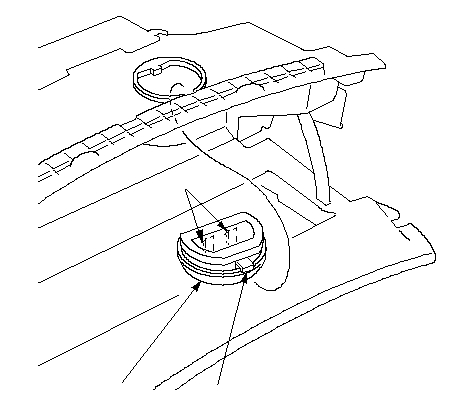

7.	Das Handschuhfach (A) mit der Hand nach hinten ziehen, um die Clips zu lösen, die Lampenfassung der Handschuhfachbeleuchtung (B) ausbauen, anschließend das Handschuhfach ausbauen. Lage der Befestigungselemente: Clip, 5AB

8.	Falls erforderlich die Haken (A) lösen und das Kühlaggregatventil (B) entfernen. ABA

9.	Beim Einbau des Handschuhfachs in umgekehrter Reihenfolge des Ausbaus folgende Punkte beachten: Prüfen, ob die Clips beschädigt sind oder Druckstellen aufweisen. Bei Bedarf durch neue ersetzen. Darauf achten, dass die Lampenfassung der Leuchte korrekt angeschlossen ist. Die Clips fest andrücken.
