Einstiegsbeleuchtungssteuerung (MICU) Eingangstest

HINWEIS: Vor Abziehen der Stecker vom Sicherungs-/Relaiskasten unter dem Armaturenbrett muss sichergestellt werden, dass die Zündung ausgeschaltet ist (0).

1.Die Zündung ausschalten (0).

2.Die rechte oder linke Einstiegsverkleidung vorn ausbauen.

3.Die Stecker vom Sicherungs-/Relaiskasten unter dem Armaturenbrett trennen.

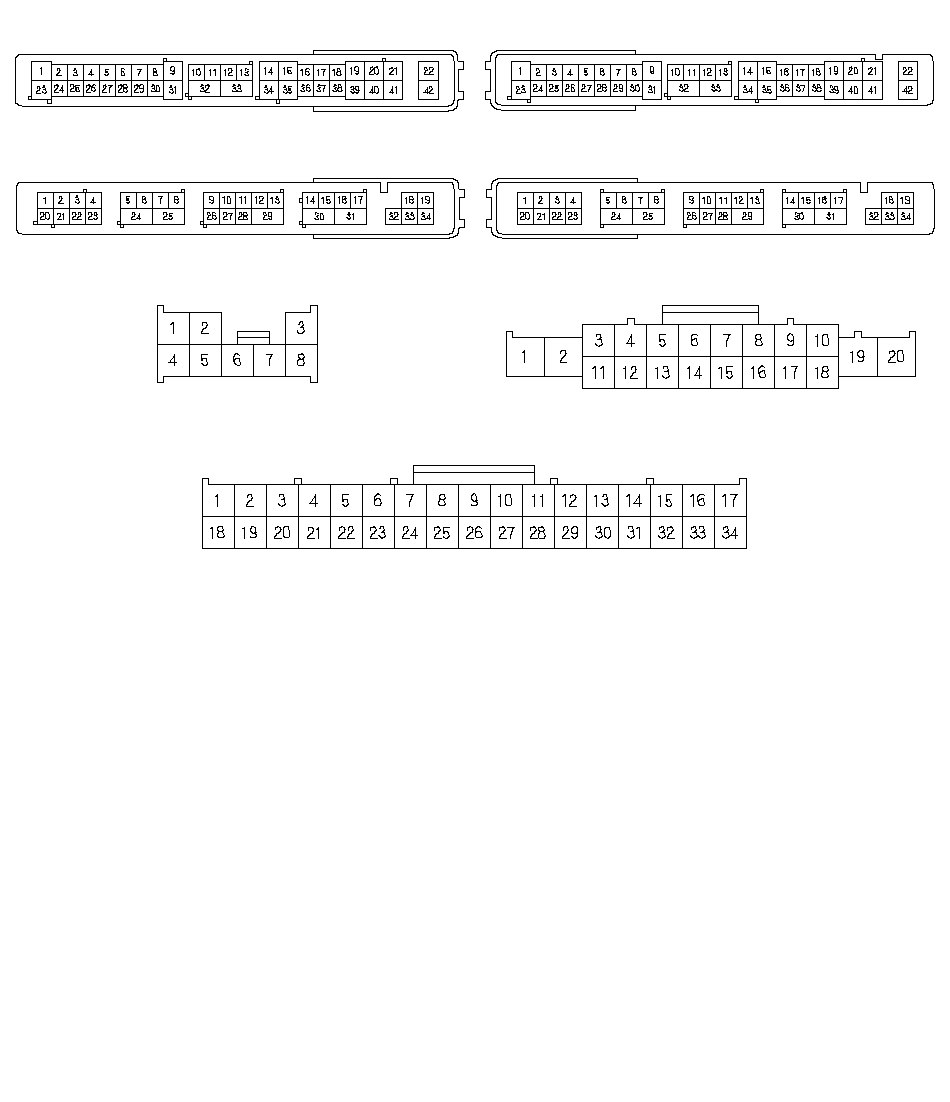

HINWEIS: Alle Steckeransichten sind von der Kabelseite der weiblichen Steckanschlüsse aus gesehen.




STECKER K (8P)STECKER R (20P)STECKER T (34P)STECKER E (42P) (LHD)STECKER E (42P) (RHD)STECKER E (34P) (LHD)STECKER F (34P) (RHD)

4.Die Stecker- und Buchsenklemmen auf einwandfreien Kontakt prüfen.

  • Verbogene, lockere oder korrodierte Klemmen reparieren und die Prüfung des Systems wiederholen.
  • Wenn die Anschlüsse in Ordnung sind, mit 5 fortfahren.

5.Folgende Eingangstests an den Steckern durchführen (die Stecker müssen nach wie vor abgezogen sein).

  • Wenn durch einen der Tests eine Störung festgestellt wird, die Ursache ermitteln, beheben und die Systemprüfung wiederholen.
  • Wenn die Eingangstests problemlos ablaufen, mit 6 fortfahren.

Öffnung Kabel Testbedingung Test: Gewünschtes Ergebnis Mögliche Ursache, falls das Ergebnis nicht erzielt wird
K4 LT GRN Unter allen Bedingungen Die Klemme K4 an Karosseriemasse anschließen:
Deckenleuchte und Zündschlossbeleuchtung müssen aufleuchten.
  • Sicherung Nr. 17 (7,5 A) im Sicherungs-/Relaiskasten im Motorraum durchgebrannt
  • Deckenleuchte defekt
  • Zündschlossbeleuchtung defekt
  • Unterbrechung im Kabel



6.Die Stecker am Sicherungs-/Relaiskasten unter dem Armaturenbrett wieder anschließen und folgende Eingangstests an den Steckern durchführen.


Öffnung Kabel Testbedingung Test: Gewünschtes Ergebnis Mögliche Ursache, falls das Ergebnis nicht erzielt wird
T34 BLK Unter allen Bedingungen Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Unzureichende Masseverbindung (G503)
  • Unterbrechung im Kabel

E6 BLK Unter allen Bedingungen Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Unzureichende Masseverbindung (G602, G652)
  • Unterbrechung im Kabel

E33 BLK Unter allen Bedingungen Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Unzureichende Masseverbindung (G651)
  • Unterbrechung im Kabel

F20 BLK Unter allen Bedingungen Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Unzureichende Masseverbindung (G401)
  • Unterbrechung im Kabel

E3 LT GRN Beifahrertür offen Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Beifahrertürschalter defekt
  • Unterbrechung im Kabel

Beifahrertür geschlossen Auf Spannung gegen Masse prüfen:
Es müssen 5 V oder mehr anliegen.
  • Beifahrertürschalter defekt
  • Masseschluss

E2
[E17] 		GRY
[BRN] 		Rechte hintere Tür offen Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Türschalter hinten rechts defekt
  • Unterbrechung im Kabel

Rechte hintere Tür geschlossen Auf Spannung gegen Masse prüfen:
Es müssen 5 V oder mehr anliegen.
  • Türschalter hinten rechts defekt
  • Masseschluss

E17
[E2] 		BRN
[GRY] 		Linke hintere Tür offen Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Türschalter hinten links defekt
  • Unterbrechung im Kabel

Linke hintere Tür geschlossen Auf Spannung gegen Masse prüfen:
Es müssen 5 V oder mehr anliegen.
  • Türschalter hinten links defekt
  • Masseschluss

E37 GRN Fahrertür offen Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Fahrertürschalter defekt
  • Unterbrechung im Kabel

Fahrertür geschlossen Auf Spannung gegen Masse prüfen:
Es müssen 5 V oder mehr anliegen.
  • Fahrertürschalter defekt
  • Masseschluss

R6 PNK Zündschlüssel im Zündschloss Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Unzureichende Masseverbindung (G403)
  • Zündschalter defekt
  • Unterbrechung im Kabel

Zündung ausgeschaltet (0) und Zündschlüssel abgezogen Auf Spannung gegen Masse prüfen:
Es müssen 5 V oder mehr anliegen.
  • Zündschalter defekt
  • Masseschluss

T23 WHT Verriegelungsknopf-Schalter Fahrertür entriegelt Auf Spannung gegen Masse prüfen:
Es muss weniger als 1 V anliegen.
  • Unzureichende Masseverbindung (G501)
  • Verriegelungsknopf-Schalter Fahrertür defekt
  • Unterbrechung im Kabel

T24 LT GRN Verriegelungsknopf-Schalter Fahrertür verriegelt Auf Spannung gegen Masse prüfen:
Es müssen 5 V oder mehr anliegen.
  • Verriegelungsknopf-Schalter Fahrertür defekt
  • Masseschluss


[ ]: RHD
