Vordersitz aus-/einbauen

In diesem Bereich befinden sich SRS-Bauteile. Informieren Sie sich vor der Durchführung von Reparatur- und Wartungsarbeiten über die Lage von SRS-Bauteilen und beachten Sie die einschlägigen Warnhinweise und Verfahrensanweisungen.

HINWEIS:

1.Das Massekabel von der Batterie abnehmen und vor Beginn der Arbeit mindestens 3 Minuten warten.

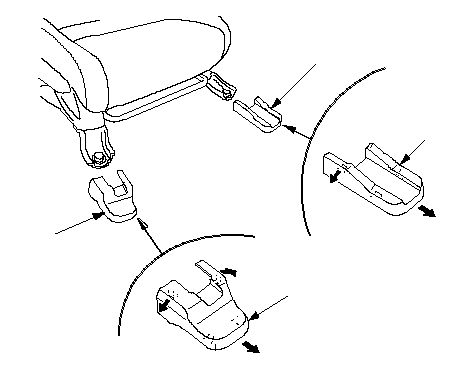

2.Die innere (A) und die äußere (B) Endabdeckung vorn an beiden Sitzschienen abnehmen.




AABB

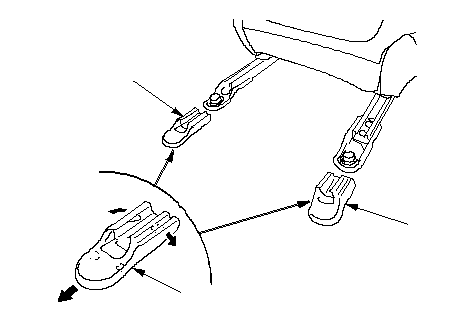

3.Die Rücksitzschienenendabdeckungen (A) hinten an den beiden Sitzschienen abnehmen.




AAA

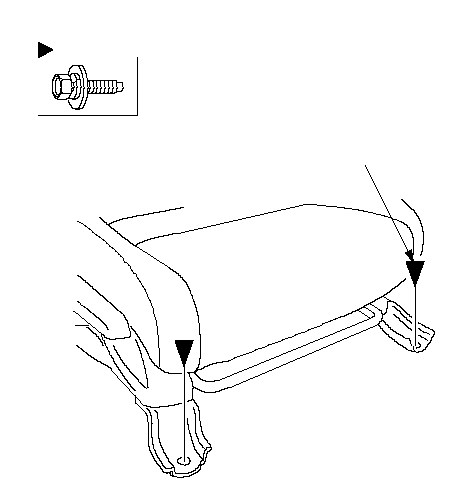

4.Die Schrauben herausdrehen.




Lage der Befestigungselemente: Bolzen, 210 x 1,25 mm

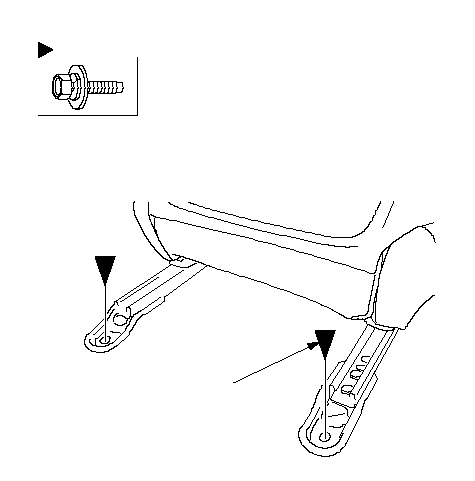

5.Den Vordersitz ganz nach hinten schieben und die Schrauben herausdrehen.




Lage der Befestigungselemente: Bolzen, 210 x 1,25 mm

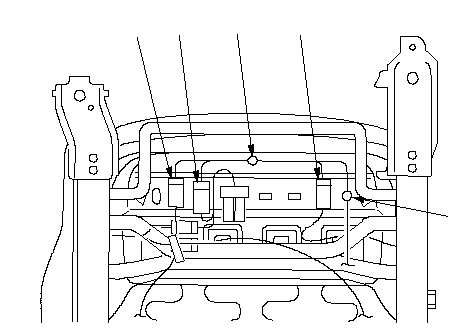

6.Den Vordersitz anheben, die Kabelbaumclips (A) abnehmen und den Stecker des Seiten-Airbags (B), den Stecker des Sicherheitsgurtschalters (C) und den Stecker der Sitzheizung (D) abziehen. Den Stecker des Sicherheitsgurtwarnsummers (E) auf der Beifahrerseite abziehen.

Fahrersitz


ABCDA

Beifahrersitz


AABCDE

7.Mit Hilfe einer zweiten Person den Vordersitz vorsichtig durch die vordere Türöffnung herausheben.

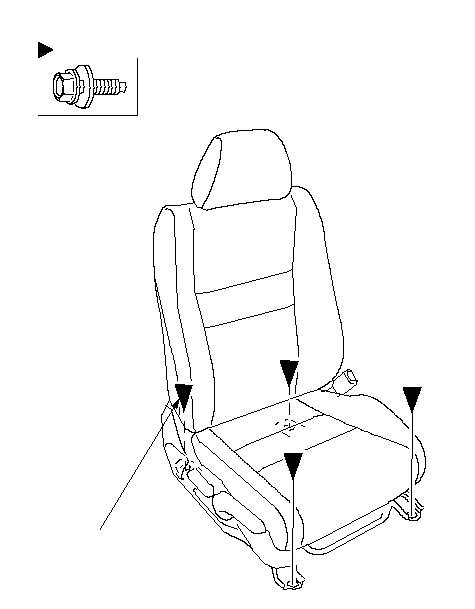

8.Beim Einbau des Sitzes in umgekehrter Reihenfolge des Ausbaus folgende Punkte beachten:

  • Vor dem Wiedereinbau flüssige Schraubensicherung mittlerer Stärke auf die Befestigungsschrauben des Sitzes auftragen.
  • Die Befestigungsschrauben des Sitzes in der gezeigten Reihenfolge auf das vorgeschriebene Anzugsmoment anziehen. Den Sitz ganz zurückschieben und (1) und (2) anziehen. Anschließend den Sitz nach vorne schieben und (3) und (4) anziehen.
  • Kontrollieren, dass alle Stecker richtig verbunden sind.
  • Die Schrauben zuerst von Hand, dann mit einem Drehmomentschlüssel auf das vorgeschriebene Anzugsdrehmoment anziehen.
  • Das Massekabel wieder an die Batterie anschließen.
  • Auf Fehlercodes prüfen und diese gegebenenfalls mit dem HDS löschen. Werden die Diagnose-Fehlercodes weiterhin gemeldet, führen Sie das erforderliche Fehlersuchverfahren durch.
  • Die Uhr stellen.




Lage der Befestigungselemente: Bolzen, 410 x 1,25 mm
34 N·m
(3,5 kgf·m)(1)(2)(4)(3)
