Zylinderkopfdeckel aufsetzen

1.Die Zylinderkopfdeckeldichtung und die Aufnahmenut gründlich reinigen.

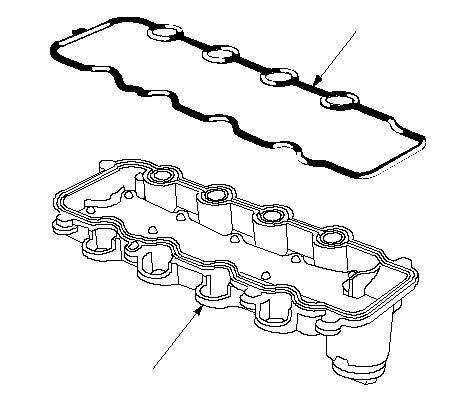

2.Die Zylinderkopfdeckeldichtung (A) in die Nut des Zylinderkopfdeckels (B) einsetzen.



3.Prüfen, dass die Passflächen sauber und trocken sind.

4.Einen 3,0 mm breiten Streifen Flüssigdichtung (Teile-Nr. 08C70 - K0234M, 08C70-K0334M oder 08C70-X0331S) auf die Passflächen (A) des Kettengehäuses auftragen.

HINWEIS: Die Bauteile nicht montieren, wenn seit dem Auftragen der Flüssigdichtung 5 oder mehr Minuten vergangen sind. In diesem Fall die angetrocknete Dichtung entfernen und neue Flüssigdichtung auftragen.



5.Den Zylinderkopfdeckel (A) einbauen.

HINWEIS:
  • Vor dem Befüllen des Motors mit Öl mindestens 30 Minuten warten.
  • Nach dem Einbau des Kopfdeckels den Motor mindestens 3 Stunden lang nicht laufen lassen.



6.Die Unterlegscheibe (B) des Deckels überprüfen. Beschädigte oder verschlissene Scheiben austauschen.

7.Die Schrauben in zwei oder drei Schritten anziehen. Im letzten Schritt alle Schrauben in der angegebenen Reihenfolge auf 12N·m
(1,2 kgf·m)· anziehen.

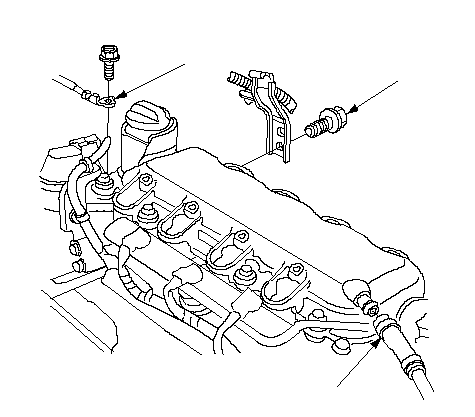

8.Das Massekabel (A), die Befestigungsschraube (B) des Kabelbaumhalters und den Entlüftungsschlauch (C) einbauen.



9.Die vier vorderen Zündspulen und die vier hinteren Zündspulen einbauen.

10.Den Ansaugkrümmer einbauen.
