Desmontaje/Montaje de la caja de la guantera

En esta zona están situados los componentes del SRS. Revise las posiciones de los componentes SRS, las notas de precaución y los procedimientos en la sección de este sistema antes de efectuar cualquier labor de reparación o mantenimiento.

NOTA:

Póngase guantes para proteger sus manos.
Procure no rayar la caja de la guantera y el resto de piezas relacionadas.
Utilice las herramientas de guarnecido o equivalente cuando desmonte los componentes.
Se muestra el modelo RHD, el modelo LHD es simétrico.

1.	Retire estos elementos: Consola central trasera Tapa inferior del salpicadero del lado del conductor Consola central delantera Tapa inferior del salpicadero, lado del acompañante

2.	Abra la puerta delantera.

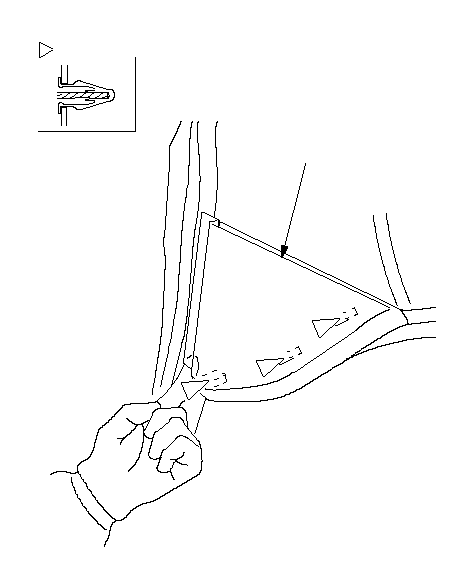

3.	Utilizando un dedo levante el borde inferior de la tapa lateral del acompañante (A) con la mano para soltar los clips inferiores. Ubicaciones de los fijadores: Clip, 3A

4.	Tire suavemente hacia fuera del borde superior de la tapa lateral del salpicadero (A) del lado del conductor para soltar los clips. A continuación, proceda a la extracción de la tapa lateral del salpicadero del lado del acompañante.. Ubicaciones de los fijadores: Clip, 2A

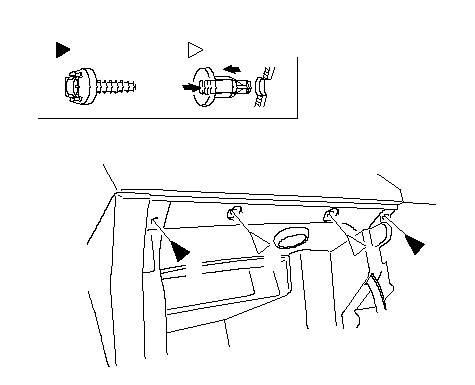

5.	Abra la tapa de la caja de la guantera. Extraiga los tornillos (A) y los clips (B). Ubicaciones de los fijadores: Tornillo, 2A: Clip, 2BABAB

6.	Por debajo del salpicadero, desmonte los tornillos (A) y el tornillo (B). Ubicaciones de los fijadores: Tornillo, 2A: Tornillo, 1BB 5 x 0,8 mm 5 N·m (0,5 kgf·m)AA

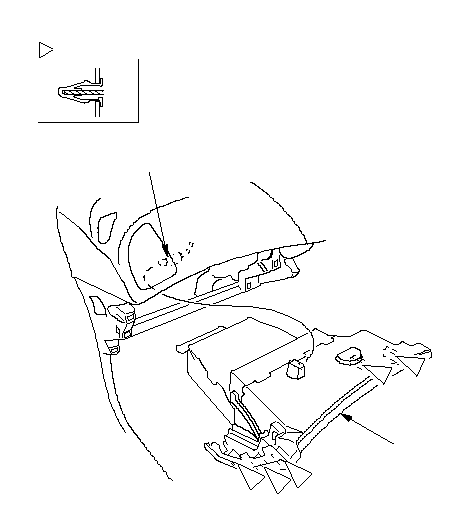

7.	Tire hacia atrás de la caja de la guantera (A) con la mano para soltar los clips y desconecte el portalámparas (B) de la luz de la caja guantera y, a continuación, proceda a la extracción de esta caja. Ubicaciones de los fijadores: Clip, 5AB

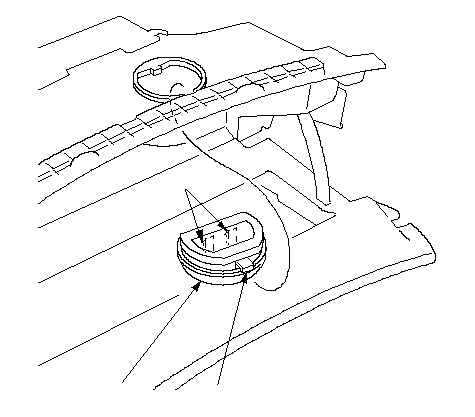

8.	Si fuera necesario, suelte los ganchos (A) y, a continuación, desmonte la válvula del refrigerador (B). ABA

Monte la caja guantera siguiendo el proceso inverso al de desmontaje y tenga en cuenta lo siguiente:

Compruebe la existencia de daños o zonas blanquecinas por fatiga en los clips y sustitúyalos por otros nuevos.
Asegúrese de que el portalámparas de la luz está correctamente enchufado.
Empuje los clips hasta que encajen en su sitio firmemente.
