| DTC B2991 o DTC luz testigo F y AUTO: | Pérdida de la comunicación de la unidad de control del climatizador con la pantalla auxiliar del sistema de sonido-HVAC (con sistema de sonido) o con la pantalla de HVAC (sin sistema de sonido). |
| 1. | Borre el DTC con el HDS. |
| 2. | Gire la llave de contacto a la posición OFF y, a continuación, a la posición ON (II). |
| 3. | Ejecute el proceso de Autodiagnóstico de la unidad de control del climatizador con el HDS. |
| 4. | Compruebe la existencia de otros DTC. ¿Se produce la indicación de los DTC F y AUTO o B2991? SÍ - Vaya a 5. NO - Fallos intermitentes.n |
| 5. | Gire la llave de contacto a la posición OFF. |

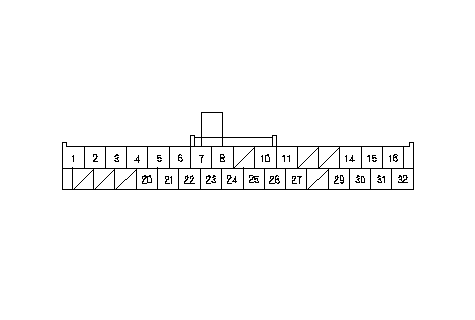

| 6. | Desconecte el conector 32P de la unidad de control del climatizador. |
| 7. | Desconecte el conector E (5P) de la pantalla auxiliar del sistema de sonido-HVAC (con sistema de sonido) o el conector 10P de la panatlla auxiliar de HVAC (sin sistema de sonido). |

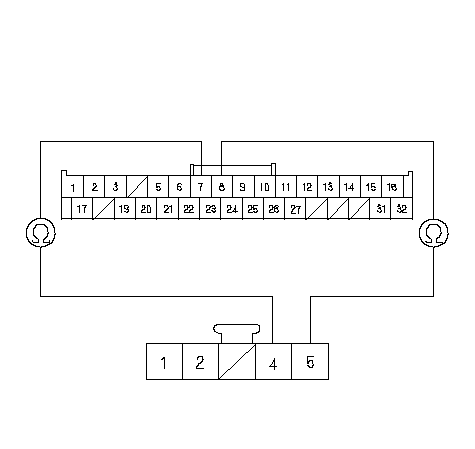

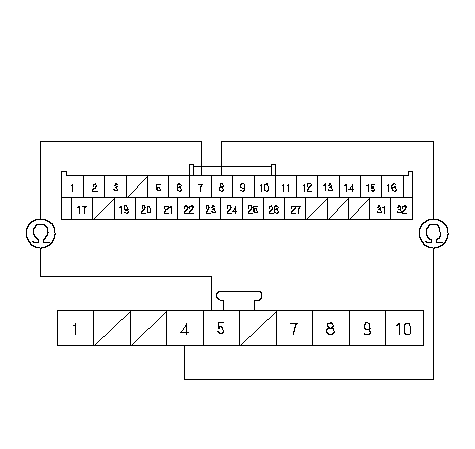

| 8. | Compruebe si hay continuidad entre los terminales siguientes del conector 32P de la unidad de control del climatizador y del conector E (5P) de la pantalla auxiliar del sistema de sonido-HVAC (con sistema de sonido) o del conector 10P de la pantalla auxiliar de HVAC (sin sistema de sonido).
¿Existe continuidad? SÍ - Vaya a 9. NO - Repare el circuito abierto en los cables entre la unidad de control del climatizador y la pantalla auxiliar del sistema de sonido-HVAC (con sistema de sonido) o la pantalla auxiliar de HVAC (sin sistema de sonido).n |

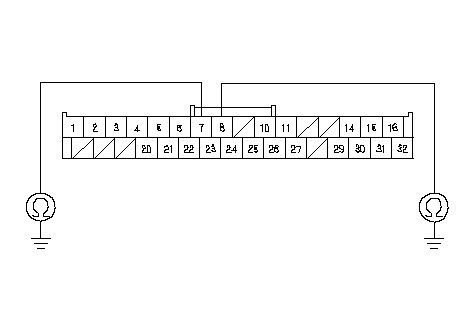

| 9. | Compruebe la existencia de continuidad entre los terminales Nº 7 y Nº 8 del conector 32P de la unidad de control del climatizador y masa de la carrocería.
¿Existe continuidad? SÍ - Repare la derivación a masa en los cables entre la unidad de control del climatizador y la pantalla auxiliar del sistema de sonido-HVAC (con sistema de sonido) o la pantalla auxiliar de HVAC (sin sistema de sonido).n NO - Vaya a 10. |
| 10. | Vuelva a conectar el conector 32P de la unidad de control del climatizador. |
| 11. | Utilice un cable puente para conectar los terminales Nº 7 y Nº 8 del conector 32P de la unidad de control del climatizador.
|
| 12. | Gire la llave de contacto a la posición ON (II). |
| 13. | Pulse los botones del MANDO DE LA RECIRCULACIÓN y OFF. ¿Se activa la luneta trasera térmica o se enciende la luz testigo del mando de la recirculación? SÍ - Sustituya la pantalla auxiliar del sistema de sonido-HVAC (con sistema de sonido) o la pantalla auxiliar de HVAC (sin sistema de sonido) por otras que se sepa que son correcta y repita la comprobación. Si el síntoma desaparece, sustituya la pantalla auxiliar del sistema de sonido-HVAC (con sistema de sonido) o la pantalla auxiliar de HVAC (sin sistema de sonido) originales.n NO - Sustituya la unidad de control del climatizador por otra que se sepa que es correcta y vuelva a efectuar la comprobación. Si el síntoma desaparece, sustituya la unidad de control del climatizador original.n |
