| DTC B1168: | Pérdida de la comunicación entre el módulo de control de los indicadores y el ECM (Mensaje ENG) |
| 1. | Borre los DTC con el HDS. |
| 2. | Gire la llave de contacto a la posición OFF y, a continuación, a la posición ON (II). |
| 3. | Espere durante 6 segundos o más. |
| 4. | Compruebe si hay DTC con el HDS. ¿Se produce la indicación del DTC B1168? SÍ - Vaya a 5. NO - Fallos intermitentes. El módulo de control de los indicadores (tac) funciona bien en este momento.n |
| 5. | Compruebe si hay DTC con el HDS. ¿Se produce la indicación, al mismo tiempo, de los DTCs B1168, B1170, B1178, B1183 y B1187? SÍ - Efectúe el proceso de localización de averías del DTC B1178.n NO - Vaya a 6. |
| 6. | Compruebe los DTC del Sistema de PGM-FI con el HDS. ¿Se produce la indicación de algún DTC? SÍ - Vaya a la localización de averías indicada.n NO - Vaya a 7. |
| 7. | Gire la llave de contacto a la posición OFF. |
| 8. | Desconecte el conector 36P del módulo de control de los indicadores (tac). |
| 9. | Desconecte el conector A (44P) del ECM. |

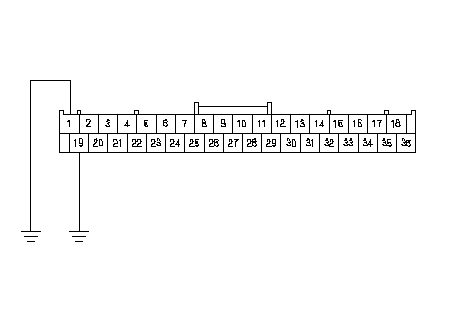

| 10. | Conecte los terminales Nº 1 y Nº 19 del conector 36P del módulo de control de los indicadores (tac) y masa de la carrocería con cables puente.
|

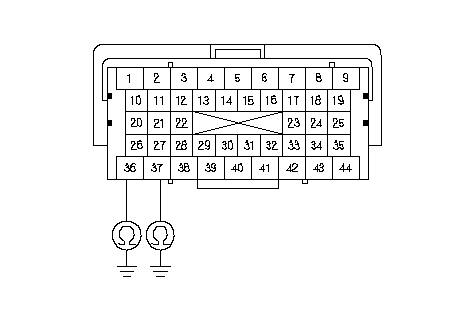

| 11. | Compruebe, individualmente, si existe continuidad entre los terminales Nº 36 y Nº 37 del conector A (44P) del ECM y masa de la carrocería.
 ¿Existe continuidad? SÍ - Actualice el ECM si no dispone del software más reciente o sustitúyalo por otro que se separa que el correcto (motor R18A2, motor L13A7) y repita la comprobación. Si se produce la indicación del DTC B1168 de nuevo, sustituya el módulo de control de los indicadores (tac) original.n NO - Repare el circuito abierto en el cable.n |
