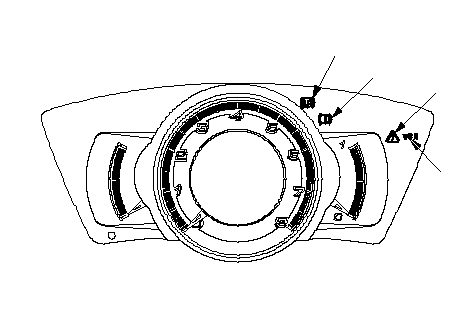

Este sistema tiene cuatro luces testigo:
1. | Pregunte al cliente sobre las condiciones en que se produce la avería y trate de reproducir dichas condiciones en la localización de averías. Averigüe cuando se enciende la luz testigo del ABS y/o de VSA, por ejemplo, durante el control, después del control, cuando el vehículo circula a una cierta velocidad, etc. |
2. | Cuando no se encienda la luz testigo del ABS o del VSA durante una prueba de carretera, pero se efectúe una localización de averías del DTC, compruebe la existencia de conexiones flojas, contactos deficientes de los terminales, etc., antes de iniciar el proceso de localización de averías. |
3. | Después del proceso de localización de averías o de efectuar las reparaciones pertinentes, borre los DTCs y efectúe una prueba de carretera con el vehículo en las mismas condiciones en que se produjeron los DTCs. Asegúrese de que no se encienden las luces testigo del ABS y del VSA. |
4. | Compruebe si existen DTC de otras unidades que se hayan conectado por medio del F-CAN; si existen DTC relativos al F-CAN, la causa más probable es que la llave de contacto se haya puesto en la posición ON (II) con el conector de la unidad del control-modulador del VSA desconectado. Borre todos los DTC. Compruebe los códigos de VSA y de la PGM-FI y realice la localización de averías en éstos en primer lugar. |

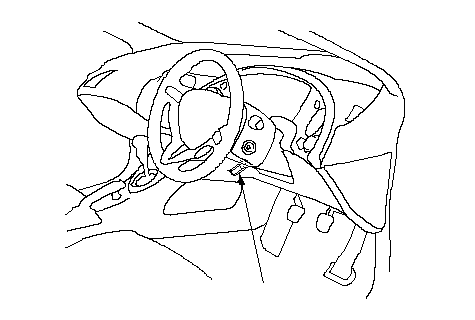

1. | Si las luces testigo del sistema permanecen encendidas, conecte el HDS al conector 16P de enlace de datos (DLC) (A), situado debajo del salpicadero, en el lado del conductor.
|
2. | Gire la llave de contacto a la posición ON (II). |
3. | Asegúrese de que el HDS establece comunicación con el vehículo y con la unidad de control-modulador de VSA. Si no lo hace, efectúe la localización de averías del circuito del DLC. Modelo de motor L13A7, Modelo de motor R18A2. |
4. | Compruebe el Código de diagnóstico de averías (DTC) y anótelo. Compruebe, asimismo, los datos instántaneos y descargue cualquier dato que se encuentre. Consulte la localización de averías de los DTCs indicados e inicie el procedimiento de localización de averías pertinente. NOTA:
|
1. | Con la llave de contacto en la posición OFF, conecte HDS al conector 16P de enlace de datos (DLC), situado debajo del salpicadero, en el lado del conductor. |
2. | Gire la llave de contacto a la posición ON (II). |
3. | Asegúrese de que el HDS establece comunicación con el vehículo y con la unidad de control-modulador de VSA. Si no lo hace, efectúe la localización de averías del circuito del DLC. Modelo de motor L13A7, Modelo de motor R18A2. |
4. | Siga las instrucciones del HDS para representar el(los) DTC(s) en la pantalla. Una vez determinado el DTC, consulte el Índice de localización de averías por DTC. |
5. | Gire la llave de contacto a la posición OFF. |
1. | Con la llave de contacto en la posición OFF, conecte HDS al conector 16P de enlace de datos (DLC), situado debajo del salpicadero, en el lado del conductor. |
2. | Gire la llave de contacto a la posición ON (II). |
3. | Asegúrese de que el HDS establece comunicación con el vehículo y con la unidad de control-modulador de VSA. Si no lo hace, efectúe la localización de averías del circuito del DLC. Modelo de motor L13A7, Modelo de motor R18A2. |
4. | Borre el(los) DTC(s) siguiendo las instrucciones de la pantalla del HDS. |
5. | Gire la llave de contacto a la posición OFF. |
