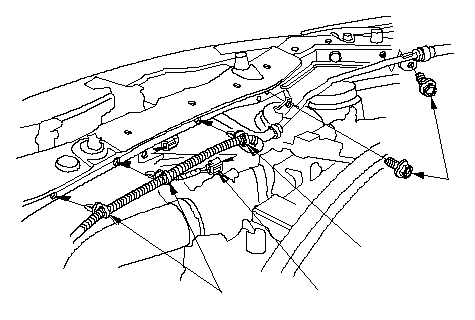

| 1. | Vacíe el refrigerante del motor. |
| 2. | Desmonte la tapa de la rejilla delantera. |
| 3. | Desmonte la rejilla delantera. |
| 4. | Desconecte el conector del interruptor del capó (A) y retire las abrazaderas del mazo de cables (B) y los tornillos de montaje de la tubería de agua (C).
|

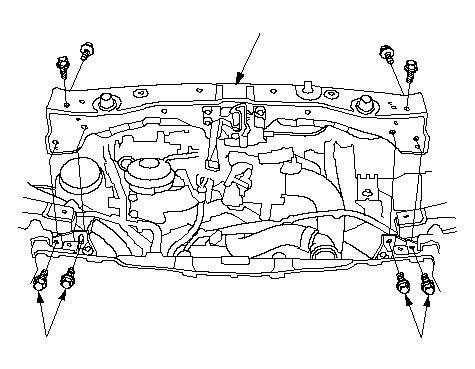

| 5. | Desmonte los tornillos de montaje del soporte superior del radiador (A) y, a continuación, retire el mamparo (B).
|

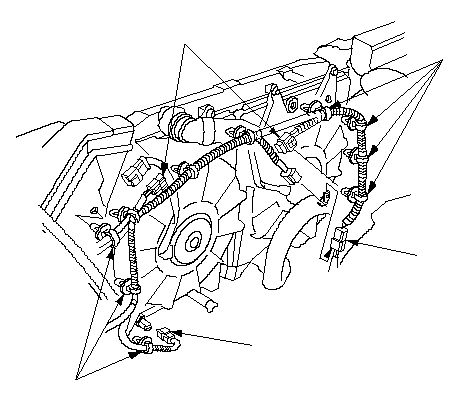

| 6. | Desconecte los conectores del motor del ventilador (A), el conector 2 del sensor de temperatura del refrigerante del motor (B) y retire el conector del embrague del compresor del A/C (C); quite a continuación las abrazaderas del mazo de cables (D).
|

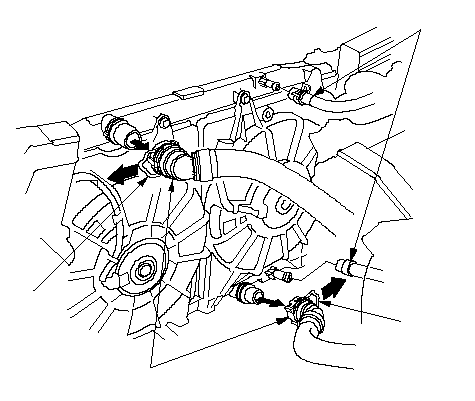

| 7. | Limpie la suciedad del conector de acoplamiento rápido (A), del radiador, de su manguito superior y de su manguito inferior.
|

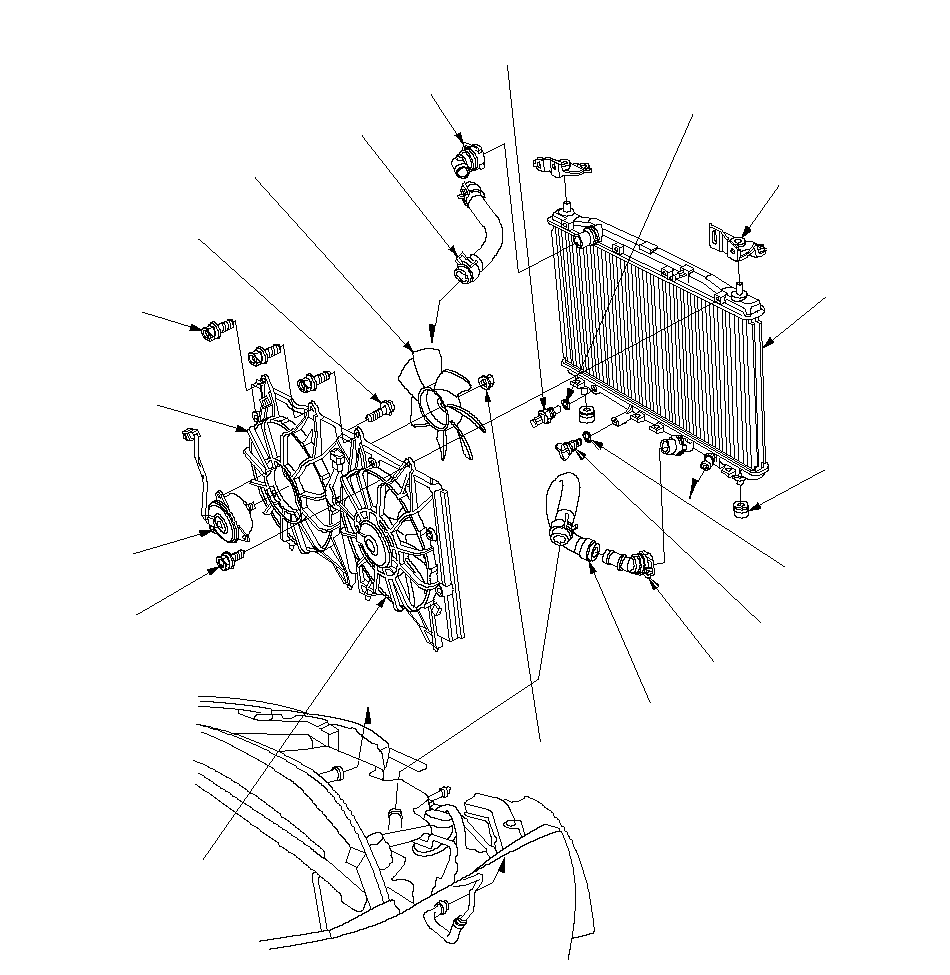

| 8. | Tire del cierre (B) hacia fuera con la mano y, a continuación, sacuda el conector de acoplamiento rápido y extráigalo del radiador. No utilice ningún tipo de herramienta para extraer el conector de acoplamiento rápido. |
| 9. | Extraiga los manguitos de derivación de agua (C). |
| 10. | Tire del radiador hacia arriba y extraiga los revestimientos del ventilador y otras partes del radiador.
|

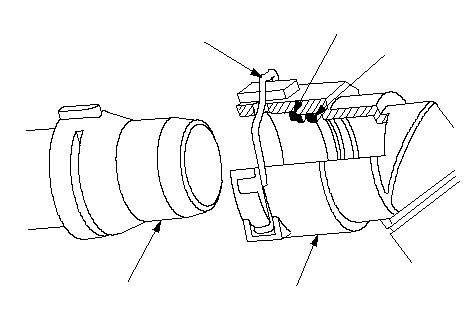

| 11. | Monte el radiador siguiendo en sentido inverso el orden de desmontaje. Compruebe que los cojines superior e inferior están firmemente asentados. |
| 12. | Compruebe la existencia de grietas o daños en el conector de acoplamiento rápido (A) y en el anillo de cierre (B). Si el conector y/o el anillo están agrietados o dañados, sustituya el conector.
|

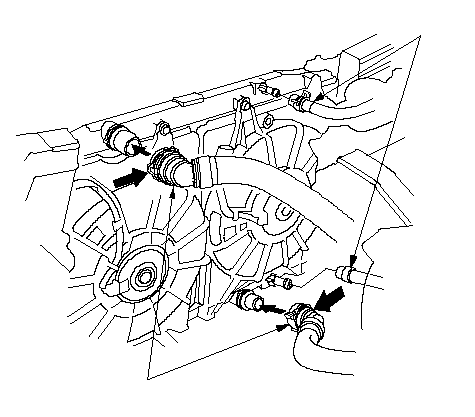

| 13. | Asegúrese de que el anillo de cierre queda montado en el interior del conector de acoplamiento rápido. Si dicho anillo está separado del conector, sustituya el conector de acoplamiento rápido. |
| 14. | Sustituya la junta tórica (C) de dicho conector. |
| 15. | Compruebe el cierre (D). Si el cierre está deformado o dañado, sustitúyalo. Cuando monte un cierre nuevo en el conector, presiónelo en línea recta a lo largo de la ranura. |
| 16. | Limpie las superficies de conexión del radiador (E) y, a continuación, aplique refrigerante del motor limpio a estas superficies. |
| 17. | Empuje hacia abajo el cierre (A) y, a continuación, empuje el conector de acoplamiento rápido (B) hacia el radiador hasta que oiga el sonido de un "clic".
|
| 18. | Monte los manguitos de derivación de agua (C). |
| 19. | Conecte los conectores del motor del ventilador (A), el conector 2 del sensor de temperatura del refrigerante del motor (B) y monte el conector del embrague del compresor del A/C (C); sitúe a continuación las abrazaderas del mazo de cables (D).
|

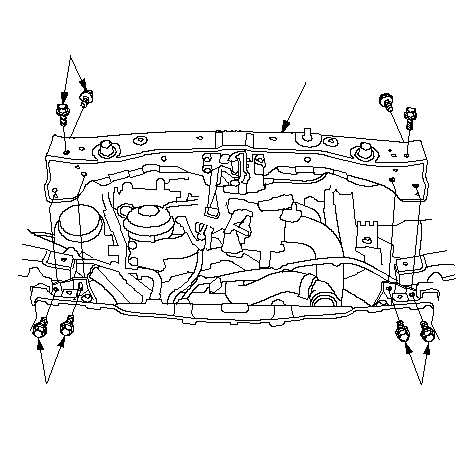

| 20. | Monte el mamparo (A) y, a continuación, coloque los tornillos de montaje del soporte superior del radiador (B).
|

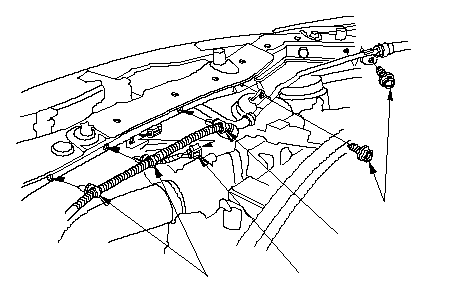

| 21. | Aplique pintura de carrocería a los tornillos de montaje del mamparo. |
| 22. | Conecte el conector del interruptor del capó (A) y monte las abrazaderas del mazo de cables (B) y los tornillos de montaje de la tubería de agua (C).
|
| 23. | Monte la rejilla delantera. |
| 24. | Monte la tapa de la rejilla delantera. |
| 25. | Vuelva a llenar el vaso de expansión con refrigerante del motor y purgue el aire del sistema de refrigeración con la válvula del calefactor abierta. |
