Inspección del árbol de levas

NOTA: No gire el árbol de levas durante la revisión.

1.Retire el piñón del árbol de levas de admisión y el piñón del árbol de levas de escape.

2.Desmonte los cuatro tornillos que sujetan el soporte inferior del árbol de levas; a continuación desinstale dicho soporte inferior del árbol de levas y los conjuntos taqués/balancines hidráulicos.

3.Coloque el soporte inferior del árbol de levas, los árboles de levas y los soportes superiores del árbol de levas sobre la culata, luego apriete los tornillos secuencialmente al par especificado.

Par especificado:
8 x 1,25 mm.
22 N·m (2,2 kgf·m)
6 x 1,0 mm.
12 N·m (1,2 kgf·m)
Tornillos de 6 x 1,0 mm.: (21), (22), (23)



4.Asiente el árbol de levas empujándolo hacia afuera del extremo del piñón del árbol de levas de la culata.

5.Ponga a cero el reloj comparador contra el extremo del árbol de levas; a continuación, empuje el árbol de levas hacia delante y hacia atrás, y mida el juego axial. Si el juego axial es superior al límite de servicio, sustituya la culata y repita la medida. Si todavía está más allá del límite de servicio, sustituya el árbol de levas.

Juego axial del árbol de levas
Estandar (Nuevo): 0,05-0,15 mm.

Límite de servicio: 0,16 mm.



6.Desatornille los tornillos del soporte del árbol de levas de una sola vez, siguiendo un patrón cruzado. A continuación retire los soportes superiores del árbol de levas del soporte inferioe del árbol de levas.

7.Eleve el árbol de levas de la culata, límpielo; a continuación, revise las levas. Sustituya el árbol de levas si algún lóbulo se encuentra picado, rayado o desgastado en exceso.

8.Limpie las superficies de apoyo de los árboles de levas en el soporte inferior de estos árboles y, a continuación, vuelva a montarlos en su sitio. Coloque una tira de plástico de calibración en cada apoyo.

9.Monte los soportes superiores de los árboles de levas; a continuación, apriete los tornillos hasta el par especificado, como se muestra en 3.

10.Desmonte los soportes superiores del árbol de levas. Mida la parte más ancha del plástico de calibración en cada apoyo.

  • Si la holgura entre el árbol de levas y el apoyo se encuentra dentro de los límites establecidos, vaya a 12.
  • Si la holgura entre el árbol de levas y el apoyo está fuera de los límites establecidos y se ha sustituido el árbol de levas, cambie la culata.
  • Si la holgura entre el árbol de levas y el apoyo se encuentra fuera de los límites establecidos y no se ha sustituido dicho árbol de levas, vaya a 11.

Holgura de engrase entre el árbol de levas y el apoyo
Estándar (Nuevo):
Apoyo Nº 1: 0,0012-0,0027 mm.
Apoyos Nº 2, 3, 4, 5: 0,0020-0,0035 mm.
Límite de servicio:
Apoyo Nº 1: 0,08 mm.
Apoyos Nº 2, 3, 4, 5: 0,10 mm.

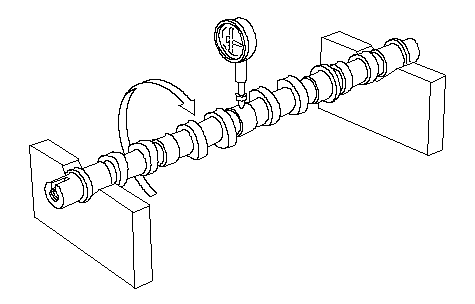

11.Compruebe su excentricidad total apoyándolo sobre bloques en "V".

  • Si la excentricidad total de los árboles de levas está dentro de la tolerancia, sustituya la culata.
  • Si la excentricidad total es superior al límite de servicio, sustituya el árbol de levas y vuelva a comprobar la holgura de engrase entre el árbol de levas y la culata. Si la holgura de engrase todavía está más allá del límite de servicio, sustituya la culata.

Excentricidad total del árbol de levas
Estandar (Nuevo): 0,03 mm. máx.
Límite de servicio: 0,04 mm.

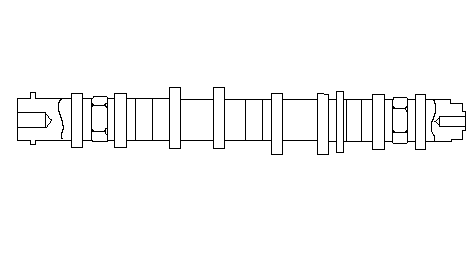

12.Mida la altura de los lóbulos de las levas.

Altura estándar de los lóbulos de las levas (Nuevos)
Admisión A: 36,433 mm.
Admisión B: 35,362 mm.
Escape: 35,539 mm.
