| DTC P0193 : | Tension élevée dans le circuit du capteur FRP |
| 1. | Mettre le contact (II). |
| 2. | Vérifier le CAPTEUR FRP dans la LISTE DES DONNEES avec le HDS. Environ 4,75 V ou plus ? OUI - Aller à 3. NON - Panne intermittente, système en ordre pour le moment. Rechercher de mauvaises connexions ou des bornes desserrées au capteur FRP et à l'ECM.n |
| 3. | Couper le contact et attendre 1 minute. |
| 4. | Débrancher le connecteur 3P du capteur FRP. |

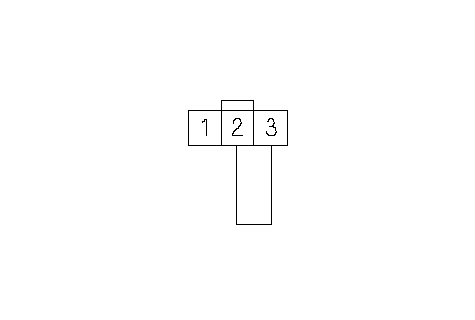

| 5. | Relier les bornes N°2 et 3 du connecteur 3P du capteur FRP avec un câble volant.
|
| 6. | Mettre le contact (II). |
| 7. | Vérifier le CAPTEUR FRP dans la LISTE DES DONNEES avec le HDS. Environ 4,75 V ou plus ? OUI - Aller à 8. NON - Aller à 18. |
| 8. | Déposer le câble volant du connecteur 3P du capteur FRP. |

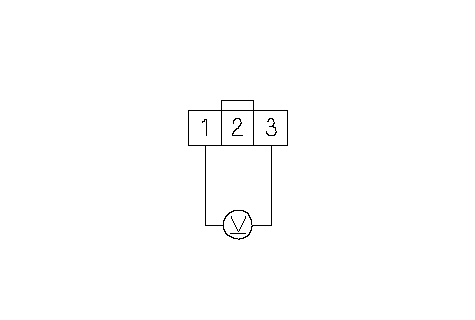

| 9. | Mesurer la tension entre les bornes N°1 et 3 du connecteur 3P du capteur FRP.
Y a-t-il environ 5 V ? OUI - Aller à 10. NON - Aller à 14. |
| 10. | Couper le contact et attendre 1 minute. |
| 11. | Débrancher le connecteur N°1 (96P) de l'ECM. |

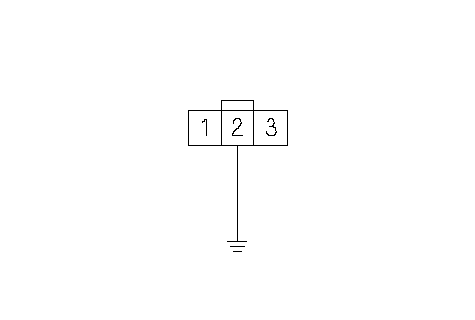

| 12. | Connecter la borne N°2 du connecteur 3P du capteur FRP à la masse de la caisse avec un câble volant.
|

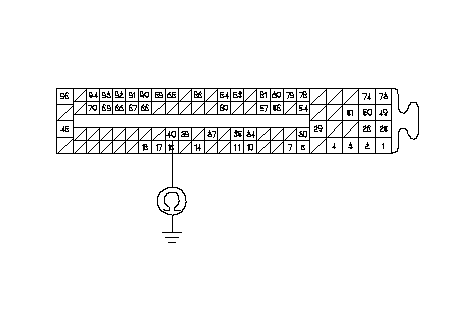

| 13. | Contrôler la continuité entre la borne N°40 du connecteur N°1 de l'ECM et la masse.
Continuité ? OUI - Aller à 24. NON - Réparer la coupure dans le câble entre le capteur FRP et la borne N°40 du connecteur N°1 de l'ECM, puis passer à 20. |
| 14. | Couper le contact et attendre 1 minute. |
| 15. | Débrancher le connecteur N°1 (96P) de l'ECM. |

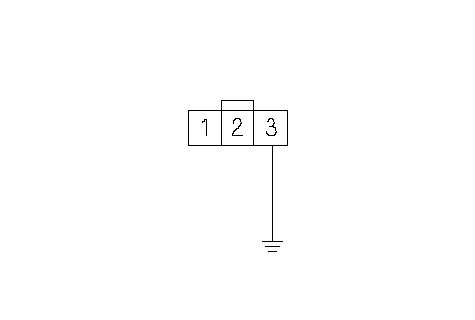

| 16. | Connecter la borne N°3 du connecteur 3P du capteur FRP à la masse de la caisse avec un câble volant.
|
| 17. | Contrôler la continuité entre la borne N°91 du connecteur N°1 de l'ECM et la masse.
Continuité ? OUI - Aller à 24. NON - Réparer la coupure dans le câble entre le capteur FRP et la borne N°91 du connecteur N°1 de l'ECM, puis passer à 20. |
| 18. | Couper le contact. |
| 19. | Remplacer la rampe d'alimentation. |
| 20. | Rebrancher tous les connecteurs. |
| 21. | Mettre le contact (II). |
| 22. | Réinitialiser l'ECM à l'aide du HDS. |
| 23. | Rechercher les DTC temporaires ou permanents avec le HDS. Codes temporaires ? OUI - Si le code P0193 est mémorisé, vérifier l'état des connexions et le serrage des bornes au capteur FRP et à l'ECM, puis aller à 1. Si d'autres DTC temporaires ou permanents sont affichés, les diagnostiquer. NON - Le diagnostic est achevé.n |
| 24. | Mettre l'ECM à jour s'il ne comporte pas le dernier logiciel ou remplacer l'ECM par un bon. |
| 25. | Rechercher les DTC temporaires ou permanents avec le HDS. Codes temporaires ? OUI - Si le code P0193 est mémorisé, vérifier l'état des connexions et le serrage des bornes au capteur FRP et à l'ECM, puis aller à 1. Si d'autres DTC temporaires ou permanents sont affichés, les diagnostiquer. NON - Si l'ECM a été mis à jour, le diagnostic est achevé. Si l'ECM a été échangé, remplacer l'ECM d'origine.n |
