Sustitución del cojinete del cubo de rueda trasera

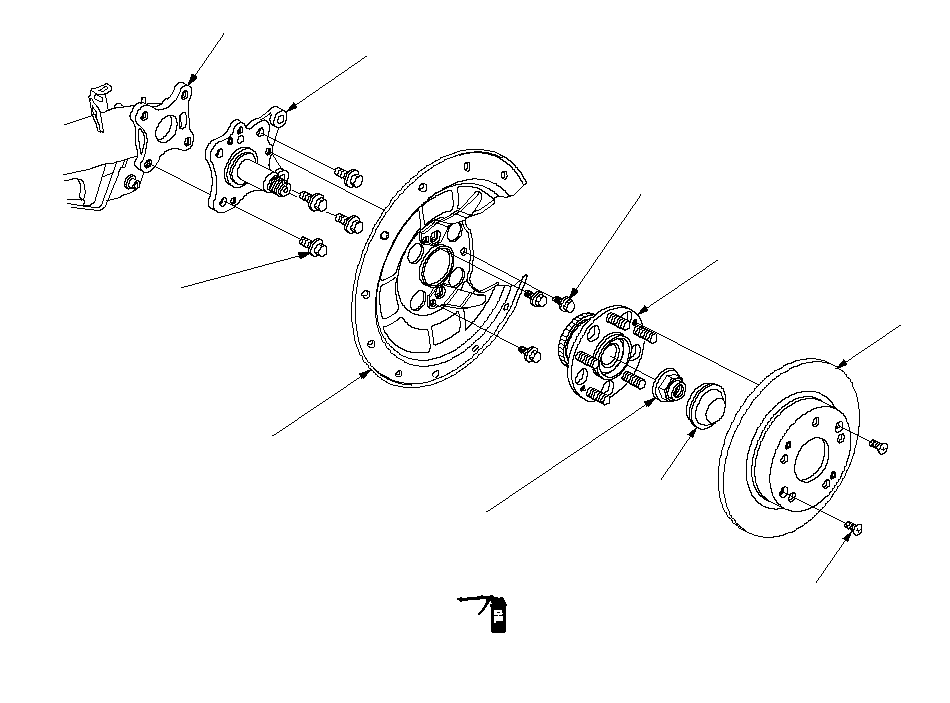

Vista en despiece




COJINETE DEL CUBO DE RUEDA
Compruebe la existencia de desgastes y
desplazamientos defectuosos.6 x 1,0 mm
9,8 N·m
(1,0 kgf·m)VIGA DEL EJE TRASEROVÁSTAGO
Comprobar la existencia de deformaciones.DISCO DE FRENOTORNILLO DE CABEZA PLANA
6 x 1,0 mm.
9,8 N·m
(1,0 kgf·m
·)TAPACUBOS
Sustituir.TUERCA DEL VÁSTAGO
Sustituir.22 x 1,5 mm
181 N·m
(18,5 kgf·m)Aplique un pequeña cantidad de
aceite del motor a la
superficie de asentamiento de la tuerca.PROTECCIÓN CONTRA SALPICADURAS
Compruebe la existencia de corrosión,
deformaciones,
y daños.
Sustitúyalo si está oxidado.12 x 1,25 mm
93 N·m
(9,5 kgf·m)

1.Levante la parte trasera del vehículo y apóyela sobre plataformas de seguridad, en los puntos adecuados.

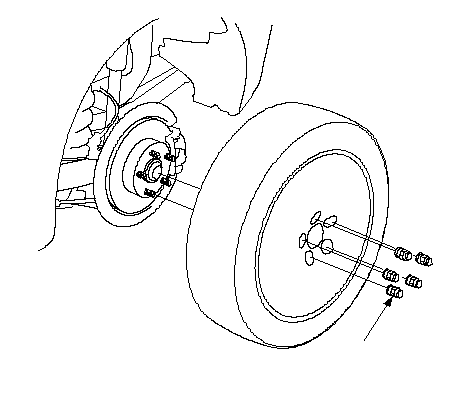

2.Desmonte las tuercas de la rueda (A) y la rueda trasera.




A
108 N·m
(11,0 kgf·m)

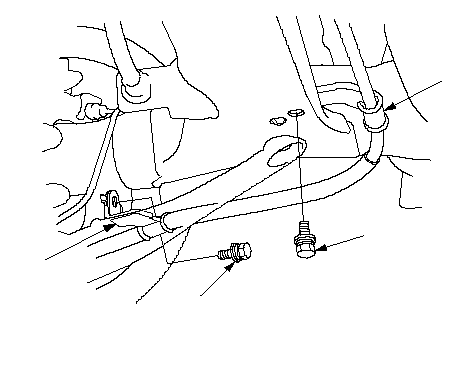

3.Desmonte las abrazaderas (A) del cable del freno de estacionamiento.




AA8 x 1,25 mm
22 N·m
(2,2 kgf·m)8 x 1,25 mm
22 N·m
(2,2 kgf·m)

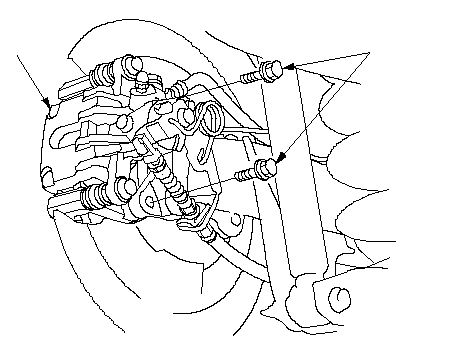

4.Desmonte los tornillos de fijación (A) del soporte de la pinza de freno y extraiga el conjunto de la pinza de freno (B) del vástago. Para evitar causar daños al conjunto de la pinza o al manguito de freno, utilice un trozo de alambre para colgar el conjunto pinza de freno de los bajos del vehículo. No torsione de manera forzada el manguito de freno.

NOTA: Durante el montaje, sustituya el suplemento pegado a la pastilla interior y a la pastilla exterior.




BA
10 x 1,25 mm
55 N·m
(5,6 kgf·m)

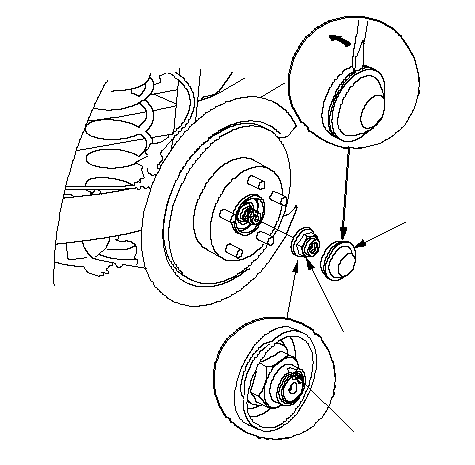

5.Desmonte el tapacubos (A).




ABC
22 x 1,5 mm
181 N·m
(18,5 kgf·m)

6.Levante la fijación (B) y desmonte la tuerca del vástago (C).

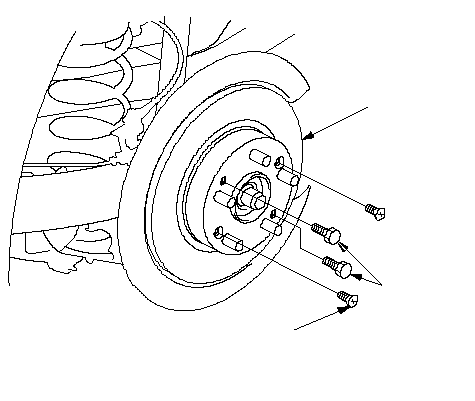

7.Desmonte los tornillos de fijación (A) de 6 mm. del disco de freno.




BC
8 x 1,25 mmA
6 x 1,0 mm
9,8 N·m
(1,0 kgf·m)

8.Desmonte el disco de freno (B) del cojinete del cubo de rueda.

NOTA: Si el disco de freno se queda adherido al cojinete del cubo de rueda. Monte dos tornillos de 8 x 1,25 mm. (C) en el disco de freno para separarlo del conjunto del cojinete de rueda. Gire cada tornillo 90 grados, de cada vez, para impedir que el disco se atraviese de forma excesiva.

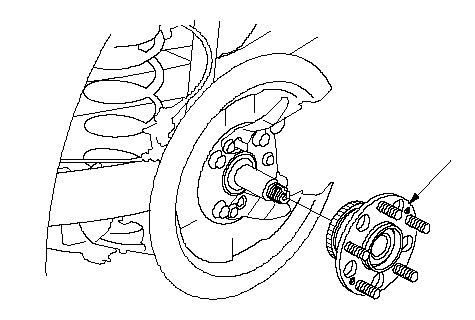

9.Desmonte el conjunto del cojinete (A) del cubo de rueda.




A

10.Compruebe la existencia de grietas y daños en el cubo de rueda.

11.Monte el conjunto del cojinete del cubo de rueda siguiendo el proceso inverso al de desmontaje y tenga en cuenta lo siguiente:

  • Apriete todos los elementos de fijación a los pares especificados.
  • Durante el montaje, utilice una tuerca del vástago del eje nueva.
  • Antes del montaje, lave completamente el vástago del eje con un disolvente que tenga un punto de inflamación alto.
  • Antes de proceder al montaje de la tuerca del vástago, aplique una pequeña cantidad de aceite del motor a su superficie de asiento. Después de su apriete, utilice un granete para granetear el hombro de la tuerca del vástago contra el vástago.
  • Antes de montar el disco de freno, limpie la superficie de acoplamiento del conjunto del cojinete del cubo de rueda y el disco de freno.
  • Antes de montar la rueda, limpie la superficie de acoplamiento del disco de freno y el interior de la rueda.
  • Compruebe la alineación de las ruedas y ajústela, si fuera necesario.
