Remplacement de l'unité du roulement du moyeu arrière

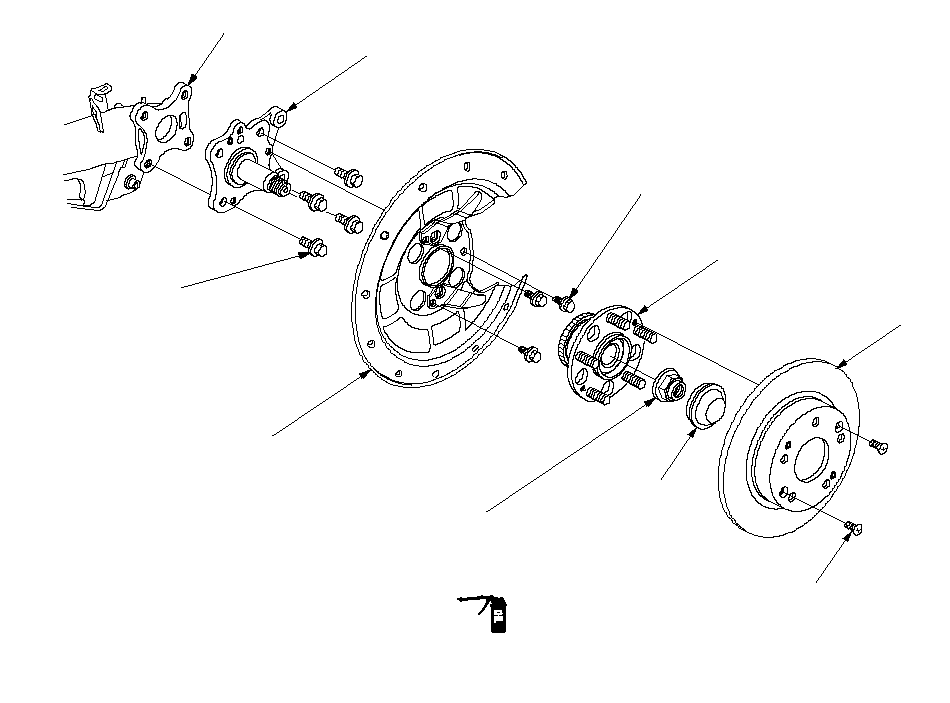

Vue éclatée




UNITE DU ROULEMENT DE MOYEU
Vérifier en cas de mouvement
défectueux et d'usure.6 x 1,0 mm
9,8 N·m
(1,0 kgf·m)POUTRELLE D'ESSIEU ARRIEREFUSEE
Vérifier l'absence de flexion et de déformation.DISQUE DE FREINVIS PLATE
6 x 1,0 mm
9,8 N·m
(1,0 kgf·m
)CACHE-MOYEU
Remplacer.ECROU DE FUSEE
Remplacer.22 x 1,5 mm
181 N·m
(18,5 kgf·m)Appliquer une fine couche
d'huile moteur sur la
surface d'appui de l'écrou.PLAQUE DE PROTECTION
Vérifier l'absence de corrosion,
de déformation,
et de dégâts.
Remplacer si rouillé.12 x 1,25 mm
93 N·m
(9,5 kgf·m)

1.Soulever l'arrière du véhicule et le soutenir à l'aide de chandelles aux endroits indiqués.

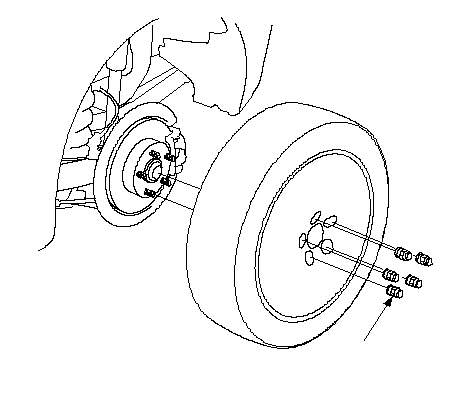

2.Déposer les écrous de roue (A) et la roue arrière.




A
108 N·m
(11,0 kgf·m)

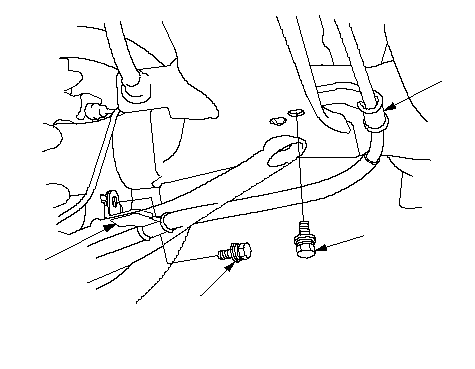

3.Déposer les colliers du câble de frein de stationnement (A).




AA8 x 1,25 mm
22 N·m
(2,2 kgf·m)8 x 1,25 mm
22 N·m
(2,2 kgf·m)

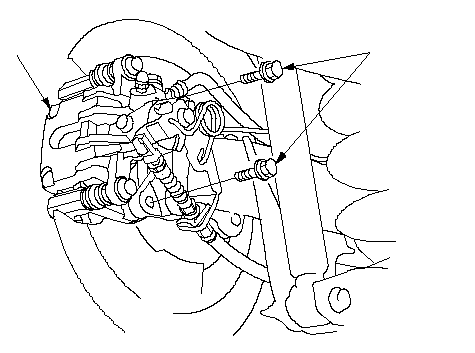

4.Déposer les boulons de montage (A) du support d'étrier et déposer l'ensemble étrier (B) de la fusée. Pour éviter d'endommager l'étrier ou le flexible de frein, suspendre l'étrier au dessous de la voiture avec un bout de câble de fer. Ne pas tordre le flexible de frein.

NOTA : Lors de la pose, remplacer la cale adhésive adhérant aux plaquettes intérieure et extérieure.




BA
10 x 1,25 mm
55 N·m
(5,6 kgf·m)

5.Déposer le cache-moyeu (A).




ABC
22 x 1,5 mm
181 N·m
(18,5 kgf·m)

6.Redresser le matage (B) et déposer l'écrou de fusée (C).

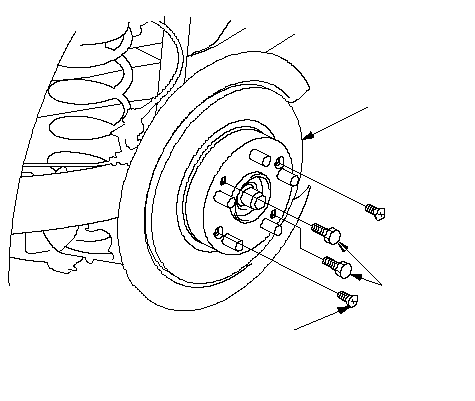

7.Déposer les vis de fixation 6 mm du disque de frein (A).




BC
8 x 1,25 mmA
6 x 1,0 mm
9,8 N·m
(1,0 kgf·m)

8.Retirer le disque de frein (B) du moyeu-roulement.

NOTA : Si le disque de frein est bloqué sur le moyeu-roulement Visser deux boulons de 8 x 1,25 mm (C) dans le disque de frein pour l'écarter du moyeu-roulement. Tourner chaque boulon de 90 degrés à la fois pour écarter le disque uniformément.

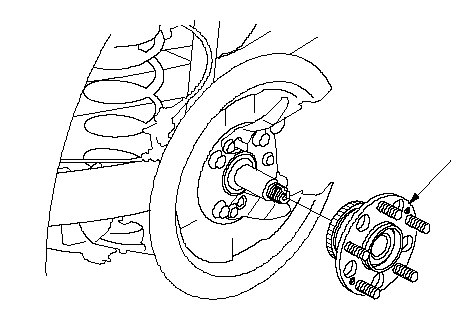

9.Déposer l'unité du roulement du moyeu (A).




A

10.Vérifier que le moyeu-roulement n'est ni endommagé ni fissuré.

11.Poser l'unité du roulement du moyeu en procédant dans l'ordre inverse des opérations de dépose et noter les éléments suivants :

  • Serrer toutes les fixations aux couples spécifiés.
  • Utiliser un écrou de fusée neuf lors du remontage.
  • Nettoyer la fusée dans du solvant volatile avant le remontage.
  • Avant de poser l'écrou de fusée, appliquer une petite quantité d'huile moteur sur l'emplacement de l'écrou. Après le serrage, utiliser un pointeau pour mater l'écrou de fusée contre la fusée.
  • Avant de poser le disque de frein, nettoyer la surface de contact du moyeu-roulement et du disque de frein.
  • Avant de poser la roue, nettoyer la surface d'assemblage du disque de frein et l'intérieur de la roue.
  • Contrôler puis régler l'alignement des roues si nécessaire.
